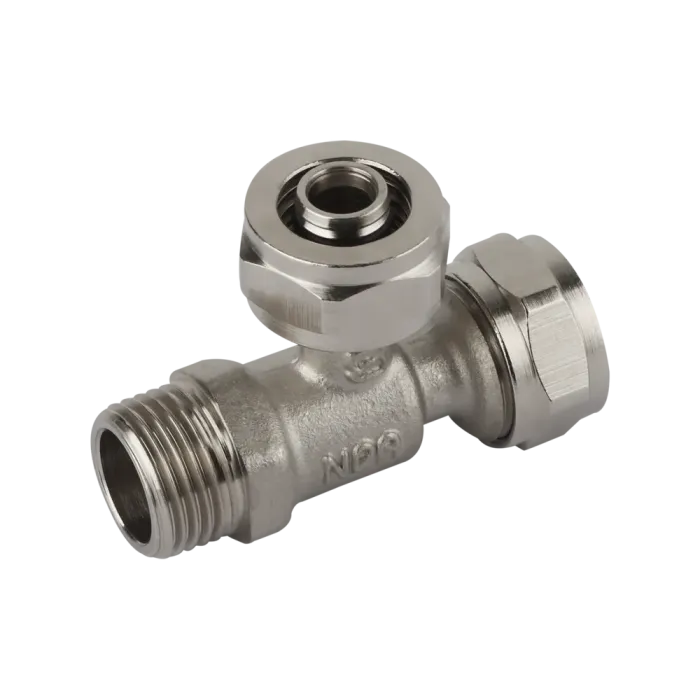

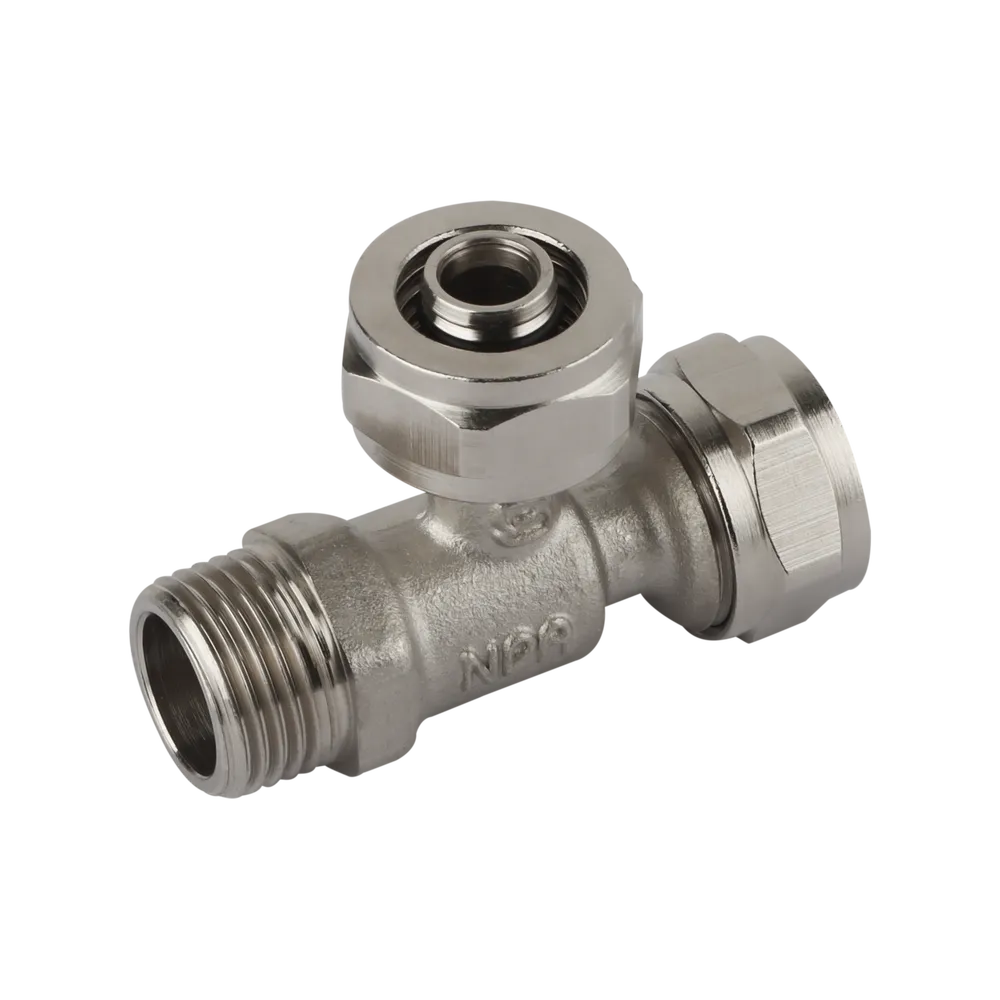

سه راهی روپیچ کوپلی مخصوص شیرآلات توکار
| کد محصول | سایز | تعداد در کارتن | تعداد در بسته |
|---|---|---|---|
| 211552 | 16×16×1/2″ | 32 عدد | 8 عدد |
سه راهی روپیچ کوپلی مخصوص شیرآلات توکار یکی از اتصالات کاربردی در سیستم لولهکشی پنجلایه است که برای ایجاد انشعاب در مسیر لوله و اتصال مستقیم به تجهیزات رزوهدار مانند شیرآلات توکار استفاده میشود. این قطعه ترکیبی از اتصال کوپلی (پیچی) و خروجی رزوهای روپیچ است که امکان اتصال سریع، ایمن و قابل باز و بسته شدن را فراهم میکند.
در پروژههای تأسیساتی مدرن که استفاده از شیرآلات توکار رایج شده است، ایجاد یک خروجی رزوهای دقیق و در عین حال قابل اطمینان اهمیت زیادی دارد. سه راهی روپیچ کوپلی این امکان را فراهم میکند که نصاب بدون نیاز به دستگاه پرس، تنها با استفاده از ابزار دستی اتصال را اجرا کند. همچنین به دلیل ساختار کوپلی، در صورت نیاز به تعمیرات یا تغییر مسیر لولهکشی، اتصال قابل باز شدن خواهد بود.
این نوع سه راهی معمولاً از آلیاژ برنج با کیفیت بالا تولید میشود تا در برابر فشار کاری سیستم آب سرد و گرم و همچنین خوردگی مقاوم باشد. طراحی دقیق رزوهها و سیستم آببندی داخلی نیز باعث میشود اتصال در طول زمان دچار نشتی نشود و عملکردی پایدار در شبکه لولهکشی ساختمان داشته باشد.
سه راهی روپیچ کوپلی مخصوص شیرآلات توکار چیست
سه راهی روپیچ کوپلی نوعی اتصال انشعابی در سیستم لولهکشی پنجلایه است که از دو سمت به لوله پنجلایه به صورت کوپلی (پیچی) متصل میشود و از سمت سوم دارای رزوه بیرونی برای اتصال به شیرآلات یا تجهیزات رزوهدار است. این طراحی باعث میشود بتوان از یک خط لوله، انشعابی مطمئن برای نصب شیرآلات توکار، شیرهای کنترلی یا سایر تجهیزات تأسیساتی ایجاد کرد.
در این اتصال، لوله پس از قرار گرفتن داخل بدنه فیتینگ، توسط مهره و حلقه آببندی مخصوص محکم میشود. حلقه برنجی یا پلیمر تقویتشده با فشار مهره روی لوله قرار گرفته و آببندی کامل ایجاد میکند. در سمت خروجی نیز رزوه روپیچ استاندارد قرار دارد که امکان اتصال مستقیم به ورودی شیرآلات توکار یا سایر اتصالات دندهای را فراهم میکند.
استفاده از این نوع اتصال در پروژههایی که نیاز به سرعت نصب، قابلیت سرویسپذیری و عدم استفاده از دستگاه پرس دارند بسیار رایج است. به همین دلیل سه راهی روپیچ کوپلی یکی از قطعات مهم در اجرای لولهکشی واحدهای مسکونی و سرویسهای بهداشتی محسوب میشود.
کاربرد محصول در لولهکشی
سه راهی روپیچ کوپلی بیشتر در مواقعی استفاده میشود که نیاز به ایجاد انشعاب از لوله پنجلایه و اتصال آن به یک تجهیز رزوهدار وجود داشته باشد. این اتصال در سیستمهای آب سرد و گرم ساختمان کاربرد فراوانی دارد و به نصاب اجازه میدهد بدون ایجاد پیچیدگی در مسیر لولهکشی، خروجی مناسب برای نصب شیرآلات توکار فراهم کند.
در اجرای تأسیسات سرویسهای بهداشتی، حمام و آشپزخانه معمولاً لازم است از خط اصلی لولهکشی چند خروجی مجزا برای تجهیزات مختلف گرفته شود. در چنین شرایطی این سه راهی کوپلی میتواند به عنوان یک نقطه انشعاب مطمئن عمل کند. علاوه بر این، به دلیل ساختار پیچی اتصال، در صورت نیاز به تعمیرات یا تغییر در سیستم، امکان باز کردن و نصب مجدد آن وجود دارد که این موضوع برای پروژههای تعمیراتی بسیار مهم است.
کاربردها
- ایجاد انشعاب برای شیرآلات توکار
- اتصال لوله پنجلایه به تجهیزات رزوهدار
- استفاده در لولهکشی آب سرد و گرم ساختمان
- استفاده در پروژههای تعمیر و بازسازی تأسیسات
- ایجاد خروجی رزوهای از خط لوله پنجلایه
مشخصات فنی
- نوع اتصال: کوپلی (پیچی) + رزوه نری
- جنس بدنه: برنج آلیاژی مقاوم در برابر خوردگی
- نوع کاربرد: انشعابگیری در لولهکشی پنجلایه
- محل استفاده: سیستم آب سرد و گرم ساختمان
- نوع رزوه: رزوه استاندارد تأسیساتی
- روش آببندی: حلقه آببندی و بوشن فشاری
- قابلیت باز و بسته شدن مجدد: دارد
- مقاومت مناسب در برابر فشار کاری سیستم
این مشخصات باعث میشود سه راهی روپیچ کوپلی به عنوان یک اتصال مطمئن و قابل اعتماد در پروژههای لولهکشی ساختمانی مورد استفاده قرار گیرد.
مزایا
- نصب سریع بدون نیاز به دستگاه پرس
- امکان باز و بسته کردن اتصال در صورت نیاز
- آببندی مطمئن به کمک حلقه آببندی داخلی
- مناسب برای اتصال مستقیم به شیرآلات توکار
- مقاومت بالا در برابر فشار و خوردگی
- کاهش زمان اجرای پروژه لولهکشی
یکی از مهمترین مزیتهای این نوع اتصال انعطاف در نصب و تعمیرات است. در بسیاری از پروژهها ممکن است نیاز به تغییر مسیر یا تعویض بخشی از سیستم وجود داشته باشد. اتصالات کوپلی این امکان را فراهم میکنند که بدون آسیب به لوله یا تجهیزات، اتصال باز شده و مجدداً نصب شود. همین ویژگی باعث شده این نوع اتصالات در پروژههای مسکونی و تجاری بسیار محبوب باشند.
راهنمای نصب
برای نصب صحیح سه راهی روپیچ کوپلی لازم است مراحل اجرا با دقت انجام شود تا اتصال کاملاً آببند و ایمن باشد. ابتدا لوله پنجلایه باید به صورت کاملاً صاف و عمود برش داده شود تا هنگام قرار گرفتن داخل فیتینگ به درستی در محل خود بنشیند. سپس مهره و حلقه اتصال روی لوله قرار داده شده و لوله تا انتهای بدنه اتصال وارد میشود.
در مرحله بعد مهره اتصال با استفاده از آچار مناسب بسته میشود تا حلقه آببندی روی لوله فشرده شده و اتصال کاملاً محکم شود. در سمت رزوهای نیز باید قبل از اتصال به شیرآلات توکار از نوار تفلون یا ماده آببندی مناسب استفاده شود تا از نشتی جلوگیری شود.
در نهایت پس از تکمیل نصب، سیستم باید تحت فشار قرار گیرد تا از عدم نشتی در محل اتصال اطمینان حاصل شود. اجرای دقیق این مراحل باعث افزایش طول عمر اتصال و عملکرد مطمئن آن در سیستم لولهکشی خواهد شد.
ابزار مورد نیاز
- آچار فرانسه یا آچار تخت
- قیچی یا کاتر مخصوص لوله پنجلایه
- کالیبراتور لوله پنجلایه
- نوار تفلون برای رزوهها
نکات اجرایی شرطی
- لوله باید کاملاً تا انتهای بدنه اتصال وارد شود.
- مهره اتصال باید تا حد استاندارد سفت شود؛ سفت کردن بیش از حد میتواند باعث آسیب به لوله شود.
- قبل از بستن مهره، از سالم بودن حلقه آببندی اطمینان حاصل کنید.
- هنگام اتصال رزوهای به شیرآلات توکار از آببندی مناسب استفاده شود.
در اتصالات کوپلی، مهمترین نکته قرارگیری صحیح لوله در داخل بدنه فیتینگ است. اگر لوله به طور کامل وارد اتصال نشود، حلقه آببندی به درستی عمل نکرده و احتمال نشتی افزایش پیدا میکند. همچنین باید توجه داشت که سفت کردن بیش از حد مهره میتواند باعث له شدن لوله پنجلایه یا آسیب به بوشن داخلی شود.
اشتباهات رایج
- وارد نکردن کامل لوله داخل اتصال
- سفت کردن بیش از حد مهره کوپلی
- استفاده نکردن از تفلون در اتصال رزوهای
- برش نامنظم لوله قبل از نصب
- آسیب دیدن حلقه آببندی هنگام نصب
این اشتباهات معمولاً باعث نشتی یا کاهش طول عمر اتصال میشوند. رعایت اصول نصب و استفاده از ابزار مناسب میتواند از بروز این مشکلات جلوگیری کند.
جمعبندی فنی
سه راهی روپیچ کوپلی مخصوص شیرآلات توکار یکی از اتصالات کاربردی در سیستم لولهکشی پنجلایه است که امکان ایجاد انشعاب و اتصال به تجهیزات رزوهدار را فراهم میکند. طراحی کوپلی این اتصال باعث میشود نصب آن سریع، ساده و بدون نیاز به دستگاه پرس انجام شود.
از طرف دیگر وجود رزوه روپیچ در خروجی این قطعه باعث میشود اتصال مستقیم به شیرآلات توکار یا سایر تجهیزات تأسیساتی به راحتی انجام گیرد. بدنه برنجی مقاوم، سیستم آببندی مطمئن و قابلیت باز و بسته شدن مجدد، این سه راهی را به گزینهای مناسب برای اجرای تأسیسات ساختمان تبدیل کرده است.
در صورتی که نصب این اتصال طبق اصول فنی انجام شود، میتواند سالها بدون نشتی در سیستم لولهکشی ساختمان عملکرد پایدار و مطمئنی داشته باشد.
سئوالات متداول
سه راهی روپیچ کوپلی در چه سیستمهایی استفاده میشود؟
این اتصال بیشتر در سیستم لولهکشی پنجلایه آب سرد و گرم ساختمان استفاده میشود و برای ایجاد انشعاب و اتصال به تجهیزات رزوهدار مناسب است.
آیا اتصال کوپلی قابل باز شدن است؟
بله، اتصالات کوپلی به صورت پیچی هستند و در صورت نیاز میتوان آنها را باز کرده و مجدداً نصب کرد.
آیا برای نصب این اتصال به دستگاه پرس نیاز است؟
خیر، نصب این نوع اتصال تنها با آچار انجام میشود و نیازی به دستگاه پرس ندارد.
آیا میتوان از این اتصال برای شیرآلات توکار استفاده کرد؟
بله، این سه راهی به طور خاص برای ایجاد خروجی رزوهای جهت نصب شیرآلات توکار طراحی شده است.
چگونه از نشتی در اتصال جلوگیری کنیم؟
برش صحیح لوله، قرار دادن کامل لوله داخل اتصال، سفت کردن مناسب مهره و استفاده از تفلون در رزوهها مهمترین عوامل جلوگیری از نشتی هستند.
