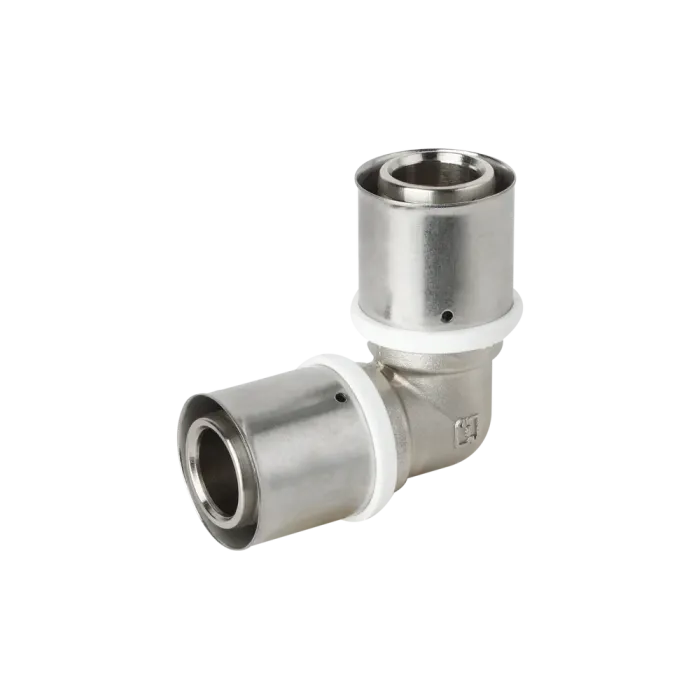

زانو 90 درجه پرسی

زانو 90 درجه پرسی نیوپایپ یکی از مهم‌ترین اتصالات پرسی لوله پنج لایه در سیستم‌های لوله‌کشی مدرن ساختمان است که برای تغییر جهت مسیر لوله با زاویه ۹۰ درجه استفاده می‌شود. این قطعه در واقع یک فیتینگ زانو پرسی نیوپایپ است که به کمک دستگاه پرس، اتصال دائمی و کاملاً آب‌بند بین لوله و اتصال ایجاد می‌کند. در پروژه‌های تأسیساتی امروزی، استفاده از اتصالات پرسی لوله پنج لایه به دلیل سرعت نصب بالا، کاهش خطاهای اجرایی و اطمینان از آب‌بندی کامل بسیار رایج شده است.

در بسیاری از پروژه‌ها مانند لوله کشی آب سرد و گرم ساختمان یا سیستم‌های گرمایش از کف، مسیر لوله‌ها نیاز به تغییر زاویه دارد. در چنین شرایطی استفاده از زانو 90 درجه لوله پنج لایه باعث می‌شود مسیر لوله بدون ایجاد تنش یا فشار اضافی تغییر کند. زانو پرسی نیوپایپ به دلیل طراحی استاندارد و استفاده از مواد اولیه باکیفیت، عملکردی بسیار مطمئن در سیستم لوله کشی نیوپایپ ارائه می‌دهد. به همین دلیل خرید زانو 90 درجه پرسی نیوپایپ برای بسیاری از نصابان حرفه‌ای به عنوان یک انتخاب مطمئن در پروژه‌های ساختمانی شناخته می‌شود.

• مناسب برای سیستم لوله کشی پنج لایه نیوپایپ
• ایجاد اتصال دائمی با فناوری پرس
• کاربرد در تغییر مسیر لوله پنج لایه
• مناسب برای آب سرد و گرم مصرفی
• استفاده در پروژه‌های ساختمانی و تأسیساتی

زانو 90 درجه پرسی نیوپایپ چیست؟

زانو 90 درجه پرسی نیوپایپ نوعی اتصال زاویه‌دار در میان فیتینگ‌های لوله پنج لایه است که برای تغییر مسیر لوله در زاویه ۹۰ درجه استفاده می‌شود. این اتصال از نوع اتصال پرسی است و به کمک دستگاه پرس لوله پنج لایه روی لوله نصب می‌شود. پس از پرس شدن، حلقه فلزی اتصال به لوله فشرده شده و یک اتصال کاملاً ایمن و آب‌بند ایجاد می‌کند. این ویژگی باعث می‌شود زانو پرسی نیوپایپ در سیستم لوله کشی آب ساختمان عملکرد بسیار قابل اعتمادی داشته باشد.

در طراحی این فیتینگ پرسی نیوپایپ از بدنه برنجی مقاوم و اورینگ‌های آب‌بندی استفاده شده است. وجود اورینگ‌ها باعث می‌شود اتصال در برابر فشار و دمای بالا عملکرد پایدار داشته باشد. به همین دلیل در بسیاری از پروژه‌ها که نیاز به اتصالات با دوام بالا وجود دارد، از زانو 90 درجه پرسی لوله پنج لایه نیوپایپ استفاده می‌شود. این اتصال به عنوان یکی از اجزای مهم اتصالات پرسی لوله پنج لایه شناخته می‌شود و در اجرای استاندارد سیستم لوله کشی نقش مهمی دارد.

• نوع اتصال: پرسی
• مناسب برای لوله پنج لایه نیوپایپ
• اتصال مخصوص تغییر مسیر ۹۰ درجه
• دارای اورینگ آب‌بندی مقاوم
• نصب با دستگاه پرس استاندارد

کاربرد محصول در لوله‌کشی

زانو 90 درجه پرسی نیوپایپ در بسیاری از بخش‌های سیستم لوله کشی پنج لایه برای تغییر جهت مسیر لوله مورد استفاده قرار می‌گیرد. در اجرای لوله کشی ساختمان معمولاً مسیر لوله‌ها به صورت مستقیم نیست و در نقاط مختلف مانند گوشه دیوارها، کف ساختمان یا سقف نیاز به تغییر زاویه وجود دارد. در چنین شرایطی استفاده از اتصال زانو پرسی پنج لایه کمک می‌کند مسیر لوله بدون ایجاد فشار اضافی تغییر کند و جریان آب در سیستم به صورت استاندارد ادامه پیدا کند.

این اتصال در پروژه‌های مختلفی مانند لوله کشی آب سرد و گرم مصرفی، سیستم گرمایش از کف، موتورخانه‌ها و شبکه‌های تأسیساتی ساختمان کاربرد دارد. بسیاری از نصابان حرفه‌ای در پروژه‌های جدید ترجیح می‌دهند از فیتینگ لوله پنج لایه نیوپایپ استفاده کنند زیرا این اتصالات علاوه بر دوام بالا، نصب سریع‌تری نسبت به اتصالات سنتی دارند. به همین دلیل کاربرد زانو 90 درجه پرسی در تأسیسات ساختمان بسیار گسترده است و یکی از اجزای اصلی در اجرای سیستم لوله کشی نیوپایپ محسوب می‌شود.

• تغییر مسیر لوله در سیستم لوله کشی پنج لایه
• استفاده در لوله کشی آب سرد و گرم ساختمان
• کاربرد در سیستم گرمایش از کف
• مناسب برای تأسیسات موتورخانه
• قابل استفاده در پروژه‌های مسکونی و تجاری

مشخصات فنی

زانو 90 درجه پرسی نیوپایپ بر اساس استانداردهای اتصالات پرسی لوله پنج لایه تولید می‌شود و از نظر کیفیت ساخت و مقاومت مکانیکی در سطح بالایی قرار دارد. بدنه این اتصال معمولاً از آلیاژ برنج فورج شده ساخته می‌شود که در برابر فشار، دما و خوردگی مقاومت بسیار خوبی دارد. این ویژگی باعث می‌شود فیتینگ زانو پرسی نیوپایپ در طولانی‌مدت عملکرد مطمئن و بدون نشتی در سیستم لوله کشی داشته باشد.

در قسمت داخلی اتصال از اورینگ‌های مقاوم در برابر حرارت استفاده شده است که نقش مهمی در آب‌بندی اتصال دارند. هنگامی که عملیات پرس انجام می‌شود، حلقه فلزی اتصال به صورت یکنواخت روی لوله فشرده می‌شود و اتصال کاملاً ایمن ایجاد می‌کند. به همین دلیل این محصول یکی از گزینه‌های مناسب برای کسانی است که به دنبال خرید زانو پرسی لوله پنج لایه نیوپایپ برای پروژه‌های ساختمانی هستند.

• نوع اتصال: پرسی
• زاویه اتصال: ۹۰ درجه
• جنس بدنه: برنج فورج شده
• نوع آب‌بندی: اورینگ مقاوم
• مناسب برای لوله پنج لایه نیوپایپ
• سایزهای رایج: 16، 20، 25، 32 میلی‌متر
• مقاوم در برابر فشار و دمای بالا

مزایا

استفاده از زانو 90 درجه پرسی نیوپایپ در سیستم لوله کشی ساختمان مزایای متعددی دارد. یکی از مهم‌ترین مزایای این اتصال ایجاد یک اتصال دائمی و بسیار مطمئن است که احتمال نشتی را در سیستم لوله کشی به حداقل می‌رساند. به همین دلیل بسیاری از مهندسان تأسیسات استفاده از اتصالات پرسی لوله پنج لایه را در پروژه‌های جدید توصیه می‌کنند.

از دیگر مزایای این فیتینگ پرسی نیوپایپ می‌توان به سرعت بالای نصب اشاره کرد. در مقایسه با اتصالات رزوه‌ای که نیاز به نوار تفلون و بستن رزوه دارند، نصب زانو پرسی بسیار سریع‌تر انجام می‌شود. این موضوع باعث کاهش زمان اجرای پروژه و افزایش کیفیت اجرای لوله کشی می‌شود. به همین دلیل زانو 90 درجه پرسی نیوپایپ یکی از پرکاربردترین اتصالات در سیستم لوله کشی نیوپایپ به شمار می‌رود.

• اتصال دائمی و بسیار ایمن
• کاهش احتمال نشتی در لوله کشی
• سرعت بالای نصب در پروژه
• مقاومت بالا در برابر فشار و دما
• طول عمر زیاد در شبکه لوله کشی
• مناسب برای سیستم لوله کشی نیوپایپ

راهنمای نصب

نصب زانو 90 درجه پرسی نیوپایپ باید با رعایت اصول نصب اتصالات پرسی انجام شود تا اتصال نهایی کاملاً آب‌بند و ایمن باشد. اولین مرحله در نصب این اتصال، برش صحیح لوله پنج لایه است. لوله باید با استفاده از قیچی مخصوص لوله پنج لایه برش داده شود تا سطح برش کاملاً صاف و عمود باشد. برش نامنظم می‌تواند باعث کاهش کیفیت اتصال شود.

پس از برش، لبه داخلی لوله با استفاده از کالیبراتور اصلاح می‌شود تا شکل دایره‌ای لوله حفظ شود. سپس لوله تا انتهای فیتینگ زانو پرسی نیوپایپ وارد می‌شود. در مرحله بعد با استفاده از دستگاه پرس و فک مناسب، عملیات پرس انجام می‌شود. این فرآیند باعث می‌شود حلقه اتصال به لوله فشرده شده و یک اتصال کاملاً آب‌بند ایجاد شود. در پایان نیز معمولاً تست فشار انجام می‌شود تا از عملکرد صحیح اتصالات پرسی لوله پنج لایه اطمینان حاصل شود.

• برش صحیح لوله پنج لایه
• استفاده از کالیبراتور
• قرار دادن کامل لوله داخل اتصال
• پرس اتصال با دستگاه پرس
• انجام تست فشار سیستم

ابزار مورد نیاز

برای نصب صحیح زانو 90 درجه پرسی نیوپایپ استفاده از ابزار مناسب اهمیت زیادی دارد. ابزارهای استاندارد باعث می‌شوند اتصال پرسی به صورت یکنواخت و دقیق انجام شود و کیفیت اتصال در طول زمان حفظ گردد. بسیاری از مشکلاتی که در سیستم لوله کشی رخ می‌دهد به دلیل استفاده از ابزار نامناسب یا اجرای نادرست عملیات پرس است.

در پروژه‌های حرفه‌ای معمولاً نصابان از ابزارهای تخصصی برای نصب فیتینگ لوله پنج لایه استفاده می‌کنند. این ابزارها علاوه بر افزایش سرعت نصب، باعث کاهش خطاهای اجرایی نیز می‌شوند. استفاده از ابزار استاندارد در نصب زانو پرسی نیوپایپ باعث می‌شود اتصال نهایی کاملاً ایمن و بدون نشتی باشد.

• دستگاه پرس لوله پنج لایه
• قیچی لوله پنج لایه
• فک پرس متناسب با سایز اتصال
• کالیبراتور لوله
• متر و ابزار اندازه‌گیری

نکات اجرایی شرطی (اتصال پرسی)

در نصب اتصالات پرسی لوله پنج لایه مانند زانو 90 درجه پرسی نیوپایپ رعایت چند نکته اجرایی بسیار مهم است. اولین نکته بررسی سالم بودن اورینگ‌های اتصال قبل از نصب است. اورینگ‌ها وظیفه آب‌بندی اتصال را بر عهده دارند و در صورت آسیب دیدن ممکن است باعث نشتی در سیستم شوند. همچنین باید اطمینان حاصل شود که لوله تا انتهای فیتینگ وارد شده است.

از طرف دیگر انتخاب فک مناسب برای دستگاه پرس اهمیت زیادی دارد. استفاده از فک نامناسب می‌تواند باعث پرس ناقص اتصال شود. نصابان حرفه‌ای معمولاً پس از نصب، سیستم را تحت تست فشار قرار می‌دهند تا از عملکرد صحیح اتصالات پرسی نیوپایپ اطمینان حاصل شود.

• استفاده از فک مناسب دستگاه پرس
• بررسی سلامت اورینگ
• انجام پرس کامل و دقیق
• قرارگیری کامل لوله داخل فیتینگ
• تست فشار سیستم

اشتباهات رایج

در نصب زانو 90 درجه پرسی نیوپایپ برخی اشتباهات اجرایی ممکن است باعث ایجاد مشکل در سیستم لوله کشی شوند. یکی از رایج‌ترین خطاها پرس ناقص اتصال است که معمولاً به دلیل استفاده از ابزار نامناسب یا انجام ندادن کامل عملیات پرس رخ می‌دهد. این موضوع می‌تواند باعث نشتی در سیستم لوله کشی شود.

همچنین برش نامنظم لوله یا چرخاندن اتصال هنگام پرس از دیگر اشتباهات رایج در نصب فیتینگ لوله پنج لایه است. این خطاها ممکن است باعث آسیب دیدن اورینگ یا کاهش کیفیت آب‌بندی اتصال شوند. رعایت اصول استاندارد نصب و استفاده از ابزار مناسب می‌تواند از بروز این مشکلات جلوگیری کند.

• پرس ناقص اتصال
• استفاده از فک نامناسب
• برش نامنظم لوله
• چرخاندن اتصال هنگام پرس
• وارد نکردن کامل لوله داخل اتصال

جمع‌بندی فنی

زانو 90 درجه پرسی نیوپایپ یکی از مهم‌ترین اتصالات پرسی لوله پنج لایه است که برای تغییر مسیر لوله در سیستم لوله کشی ساختمان استفاده می‌شود. این فیتینگ زانو پرسی نیوپایپ با استفاده از فناوری پرس، اتصال دائمی و کاملاً آب‌بند ایجاد می‌کند و در برابر فشار و دمای سیستم مقاومت بالایی دارد. به همین دلیل در بسیاری از پروژه‌های تأسیساتی مدرن استفاده از این اتصال به عنوان یک استاندارد اجرایی شناخته می‌شود.

استفاده از زانو 90 درجه لوله پنج لایه نیوپایپ علاوه بر افزایش سرعت اجرای پروژه، احتمال نشتی را کاهش داده و باعث افزایش طول عمر سیستم لوله کشی می‌شود. اگر به دنبال خرید زانو 90 درجه پرسی نیوپایپ برای اجرای یک سیستم لوله کشی مطمئن هستید، این اتصال یکی از بهترین گزینه‌ها در میان اتصالات پرسی لوله پنج لایه محسوب می‌شود.

سوالات متداول

زانو 90 درجه پرسی نیوپایپ برای چه کاربردی استفاده می‌شود؟

این اتصال برای تغییر مسیر لوله در سیستم لوله کشی پنج لایه استفاده می‌شود و در لوله کشی آب سرد و گرم ساختمان کاربرد دارد.

آیا زانو پرسی نیوپایپ قابل باز شدن است؟

خیر، اتصالات پرسی پس از پرس شدن دائمی هستند و برای جدا کردن آن‌ها باید اتصال بریده شود.

آیا می‌توان از زانو 90 درجه پرسی در سیستم گرمایش از کف استفاده کرد؟

بله، این اتصال به دلیل مقاومت بالا در برابر فشار و دما در سیستم گرمایش از کف نیز کاربرد دارد.

برای نصب زانو پرسی لوله پنج لایه نیوپایپ چه ابزاری لازم است؟

برای نصب این اتصال به دستگاه پرس لوله پنج لایه، فک پرس مناسب، قیچی لوله پنج لایه و کالیبراتور نیاز است.

چگونه می‌توان از نشتی نداشتن اتصال پرسی مطمئن شد؟

پس از نصب اتصالات، سیستم لوله کشی باید تحت تست فشار قرار بگیرد تا از آب‌بندی کامل اتصالات اطمینان حاصل شود.
