زانو ۹۰ درجه روپیچ پرسی نیوپایپ یکی از اتصالات مهم در سیستم لوله‌کشی پنج‌لایه است که برای تغییر مسیر جریان لوله با زاویه دقیق ۹۰ درجه استفاده می‌شود. این محصول به‌عنوان یک اتصال پرسی پنج‌لایه طراحی شده و به کمک دستگاه پرس، اتصال دائمی و بدون نشتی در سیستم لوله‌کشی ایجاد می‌کند. استفاده از آلیاژ برنج در ساخت این زانو برنجی پرسی باعث افزایش مقاومت در برابر خوردگی، فشار و دمای بالا شده و آن را برای سیستم‌های آب سرد و گرم بسیار مناسب می‌کند.
در بسیاری از پروژه‌های تأسیساتی، به‌ویژه هنگام اتصال لوله پنج‌لایه به شیرآلات یا تجهیزات رزوه‌ای، استفاده از زانو روپیچ نیوپایپ راهکاری استاندارد و قابل اعتماد محسوب می‌شود. این اتصال به دلیل ساختار پرسی و طراحی مهندسی‌شده، نصب سریع، آب‌بندی مطمئن و طول عمر بالا را برای سیستم فراهم می‌کند و یکی از انتخاب‌های رایج نصابان حرفه‌ای در اجرای لوله‌کشی مدرن ساختمان است.
زانو ۹۰ درجه روپیچ پرسی نیوپایپ چیست؟

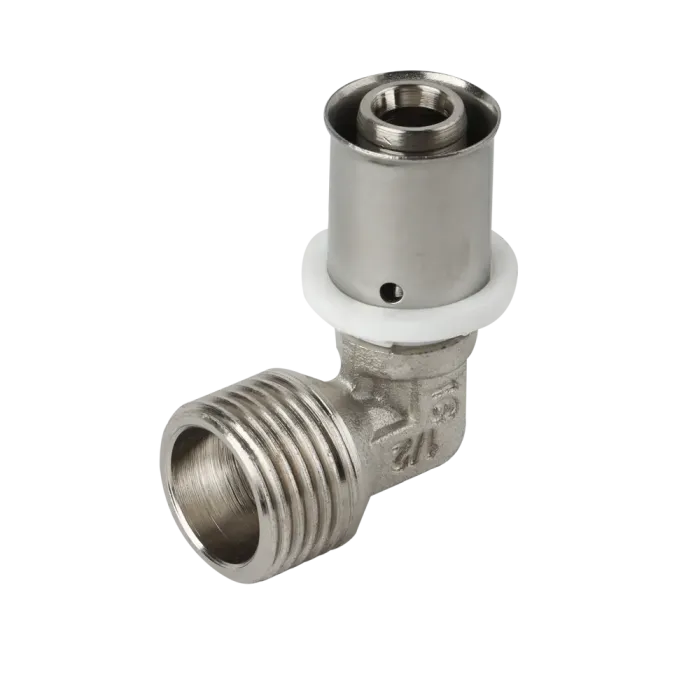

زانو ۹۰ درجه پرسی نیوپایپ یک اتصال ترکیبی است که از یک سمت به لوله پنج‌لایه به‌صورت پرسی متصل شده و از سمت دیگر دارای رزوه خارجی برای اتصال به تجهیزات رزوه‌دار است. این ساختار باعث می‌شود که اتصال هم از نظر مکانیکی بسیار محکم باشد و هم از نظر آب‌بندی کاملاً ایمن عمل کند. در واقع این قطعه نوعی اتصال پرسی روپیچ برنجی محسوب می‌شود که برای تغییر جهت مسیر لوله و اتصال به شیرها یا تجهیزات رزوه‌ای کاربرد دارد.
در سیستم‌های لوله‌کشی مدرن، استفاده از اتصالات پرسی باعث کاهش خطاهای نصب و افزایش سرعت اجرا می‌شود. به همین دلیل زانو ۹۰ درجه پرسی نیوپایپ در پروژه‌های ساختمانی، تأسیسات مکانیکی و سیستم‌های گرمایشی کاربرد گسترده‌ای دارد.
ویژگی‌های اصلی این اتصال:
- تغییر جهت لوله در زاویه ۹۰ درجه
- اتصال دائمی و مقاوم با دستگاه پرس
- بدنه مقاوم از نوع زانو برنجی پرسی
- مناسب برای لوله‌های پنج‌لایه نیوپایپ
کاربرد محصول در لوله‌کشی
در بسیاری از مسیرهای لوله‌کشی ساختمان، تغییر جهت لوله اجتناب‌ناپذیر است. در چنین شرایطی استفاده از زانوهای استاندارد باعث حفظ فشار جریان و جلوگیری از تنش در مسیر لوله می‌شود. زانو روپیچ نیوپایپ به دلیل طراحی دقیق و کیفیت ساخت بالا، گزینه‌ای مناسب برای ایجاد انشعاب یا تغییر مسیر در سیستم‌های آب سرد و گرم محسوب می‌شود.
این اتصال معمولاً در محل اتصال لوله پنج‌لایه به شیرهای دیواری، کلکتورها یا سایر تجهیزات رزوه‌دار استفاده می‌شود. به ویژه در پروژه‌هایی که از لوله پنج‌لایه و اتصالات پرسی روپیچ برای انتقال آب استفاده می‌شود، این زانو نقش مهمی در ایجاد اتصال مطمئن و استاندارد دارد.
کاربردهای رایج:
- اتصال لوله پنج‌لایه به شیرآلات
- تغییر جهت مسیر لوله در سیستم لوله‌کشی
- استفاده در سیستم‌های آب سرد و گرم ساختمان
- استفاده در سایزهای پرکاربرد مانند زانو نیوپایپ سایز ۲۰
- اتصال به کلکتور یا تجهیزات رزوه‌ای
مشخصات فنی
زانو روپیچ پرسی نیوپایپ مطابق با استانداردهای سیستم لوله‌کشی پنج‌لایه تولید شده و از نظر کیفیت متریال و دقت ابعادی در سطح بالایی قرار دارد. بدنه این اتصال از آلیاژ برنج مقاوم ساخته شده که در برابر خوردگی، رسوب و فشار بالا عملکرد مناسبی دارد. طراحی دقیق محل پرس نیز باعث می‌شود هنگام استفاده از فک دستگاه پرس اتصال کاملاً یکنواخت و آب‌بندی کامل ایجاد شود.
این ویژگی‌ها باعث شده است که این قطعه در بسیاری از پروژه‌های حرفه‌ای تأسیساتی مورد استفاده قرار گیرد.
مشخصات اصلی:
- جنس بدنه: برنج مقاوم در برابر خوردگی
- نوع اتصال: پرسی + رزوه خارجی
- زاویه اتصال: ۹۰ درجه
- سازگار با: لوله‌های پنج‌لایه نیوپایپ
- کاربرد: سیستم‌های آب سرد و گرم
- سایزبندی: سایزهای متداول مانند 16 و زانو نیوپایپ سایز ۲۰
مزایا
استفاده از زانو ۹۰ درجه روپیچ پرسی نیوپایپ مزایای متعددی برای سیستم لوله‌کشی به همراه دارد. مهم‌ترین مزیت این محصول ایجاد اتصال دائمی بدون نشتی است که در سیستم‌های تأسیساتی اهمیت بسیار زیادی دارد. در اتصالات پرسی، پس از انجام عملیات پرس با ابزار مناسب، اتصال کاملاً فیکس شده و در برابر فشار و لرزش مقاومت بالایی پیدا می‌کند.
از طرف دیگر استفاده از این نوع اتصال پرسی پنج‌لایه سرعت اجرای پروژه را نیز افزایش می‌دهد، زیرا فرآیند نصب آن سریع‌تر و ساده‌تر از بسیاری از روش‌های سنتی اتصال است.
مزایای اصلی:
- آب‌بندی کامل و اتصال دائمی بدون نشتی
- مقاومت بالا در برابر فشار و دما
- نصب سریع در سیستم لوله‌کشی
- سازگاری کامل با لوله پنج‌لایه نیوپایپ
- دوام بالا در سیستم‌های آب سرد و گرم
راهنمای نصب
برای نصب صحیح زانو روپیچ پرسی نیوپایپ باید مراحل نصب با دقت انجام شود تا اتصال کاملاً استاندارد ایجاد شود. استفاده از ابزار مناسب و رعایت اصول نصب نقش مهمی در عملکرد صحیح سیستم دارد. در فرآیند نصب زانو پرسی ابتدا لوله پنج‌لایه برش داده شده و سپس با کالیبراتور آماده‌سازی می‌شود. پس از قرار دادن لوله در داخل اتصال، عملیات پرس با دستگاه مخصوص انجام می‌گیرد.
در این مرحله استفاده از فک دستگاه پرس متناسب با سایز اتصال اهمیت زیادی دارد، زیرا شکل پرس باید دقیقاً مطابق طراحی اتصال باشد تا اورینگ داخلی به‌درستی آب‌بندی کند.
مراحل نصب:
- برش صاف لوله پنج‌لایه
- کالیبره کردن دهانه لوله
- قرار دادن لوله در اتصال پرسی
- پرس اتصال با دستگاه و فک مناسب
- بررسی نهایی اتصال و تست فشار
ابزار مورد نیاز
برای نصب استاندارد زانو پرسی نیوپایپ استفاده از ابزارهای تخصصی ضروری است. این ابزارها باعث می‌شوند اتصال به‌درستی انجام شده و از بروز مشکلاتی مانند نشتی جلوگیری شود. در سیستم‌های لوله‌کشی حرفه‌ای، استفاده از دستگاه پرس استاندارد همراه با فک دستگاه پرس متناسب با سایز اتصال اهمیت بسیار زیادی دارد.
وجود ابزار مناسب نه‌تنها کیفیت اتصال را افزایش می‌دهد بلکه سرعت اجرای پروژه را نیز بالا می‌برد.
ابزارهای مورد نیاز:
- دستگاه پرس لوله پنج‌لایه
- فک دستگاه پرس متناسب با سایز اتصال
- قیچی برش لوله پنج‌لایه
- کالیبراتور لوله
نکات اجرایی شرطی (ویژه اتصال پرسی)
در نصب اتصالات پرسی رعایت برخی نکات اجرایی باعث افزایش عمر سیستم لوله‌کشی و جلوگیری از نشتی می‌شود. مهم‌ترین نکته این است که عملیات پرس باید به‌طور کامل و بدون چرخش اتصال انجام شود. اگر اتصال هنگام پرس حرکت کند، ممکن است آب‌بندی اورینگ دچار مشکل شود.
همچنین باید دقت کرد که لوله پنج‌لایه کاملاً تا انتهای اتصال وارد شود تا اتصال پرسی روپیچ برنجی عملکرد صحیحی داشته باشد. پس از نصب نیز توصیه می‌شود سیستم تحت تست فشار قرار گیرد تا از ایجاد اتصال دائمی بدون نشتی اطمینان حاصل شود.
نکات مهم اجرا:
- استفاده از فک استاندارد دستگاه پرس
- وارد شدن کامل لوله در اتصال
- جلوگیری از چرخش اتصال هنگام پرس
- انجام تست فشار پس از نصب
اشتباهات رایج
در نصب زانوهای پرسی برخی خطاهای اجرایی ممکن است باعث کاهش کیفیت اتصال شود. یکی از رایج‌ترین اشتباهات استفاده از ابزار نامناسب یا فک غیر استاندارد است. این موضوع باعث می‌شود پرس به‌طور کامل انجام نشود و احتمال نشتی افزایش پیدا کند.
همچنین در برخی موارد نصابان لوله را به‌طور کامل داخل اتصال قرار نمی‌دهند که این موضوع باعث اختلال در عملکرد اورینگ می‌شود. رعایت اصول نصب زانو پرسی و استفاده از ابزار مناسب می‌تواند از بروز این مشکلات جلوگیری کند.
خطاهای رایج:
- پرس ناقص اتصال
- استفاده از فک نامناسب
- وارد نکردن کامل لوله در اتصال
- چرخش اتصال هنگام پرس
جمع‌بندی فنی
زانو ۹۰ درجه روپیچ پرسی نیوپایپ یکی از اتصالات مهم در سیستم لوله پنج‌لایه روپیچ پرسی محسوب می‌شود که برای تغییر جهت لوله و اتصال به تجهیزات رزوه‌ای استفاده می‌شود. این محصول با طراحی دقیق، بدنه مقاوم و سیستم اتصال پرسی، عملکردی قابل اعتماد در سیستم‌های آب سرد و گرم ارائه می‌دهد.
استفاده از زانو ۹۰ درجه پرسی نیوپایپ در پروژه‌های تأسیساتی باعث افزایش سرعت نصب، کاهش احتمال نشتی و بهبود کیفیت اجرای لوله‌کشی می‌شود. به همین دلیل این قطعه یکی از اتصالات پرکاربرد در سیستم‌های مدرن لوله‌کشی ساختمان است.
سوالات متداول
آیا زانو ۹۰ درجه پرسی نیوپایپ برای آب گرم مناسب است؟
بله، این اتصال برای سیستم‌های آب سرد و گرم طراحی شده و در برابر دمای بالا مقاومت مناسبی دارد.
آیا برای نصب این اتصال حتماً باید از دستگاه پرس استفاده کرد؟
بله، برای ایجاد اتصال استاندارد و آب‌بندی کامل باید از دستگاه پرس و فک مخصوص استفاده شود.
آیا زانو روپیچ نیوپایپ در سایزهای مختلف تولید می‌شود؟
بله، این اتصال در سایزهای مختلف لوله پنج‌لایه از جمله سایزهای پرکاربرد مانند سایز ۲۰ تولید می‌شود.
تفاوت زانو پرسی با زانو کوپلی چیست؟
در زانو پرسی اتصال دائمی با دستگاه پرس ایجاد می‌شود، اما در زانو کوپلی اتصال به‌صورت پیچی بوده و قابلیت باز و بسته شدن دارد.
