زانو صفحه دار روپیچ پرسی

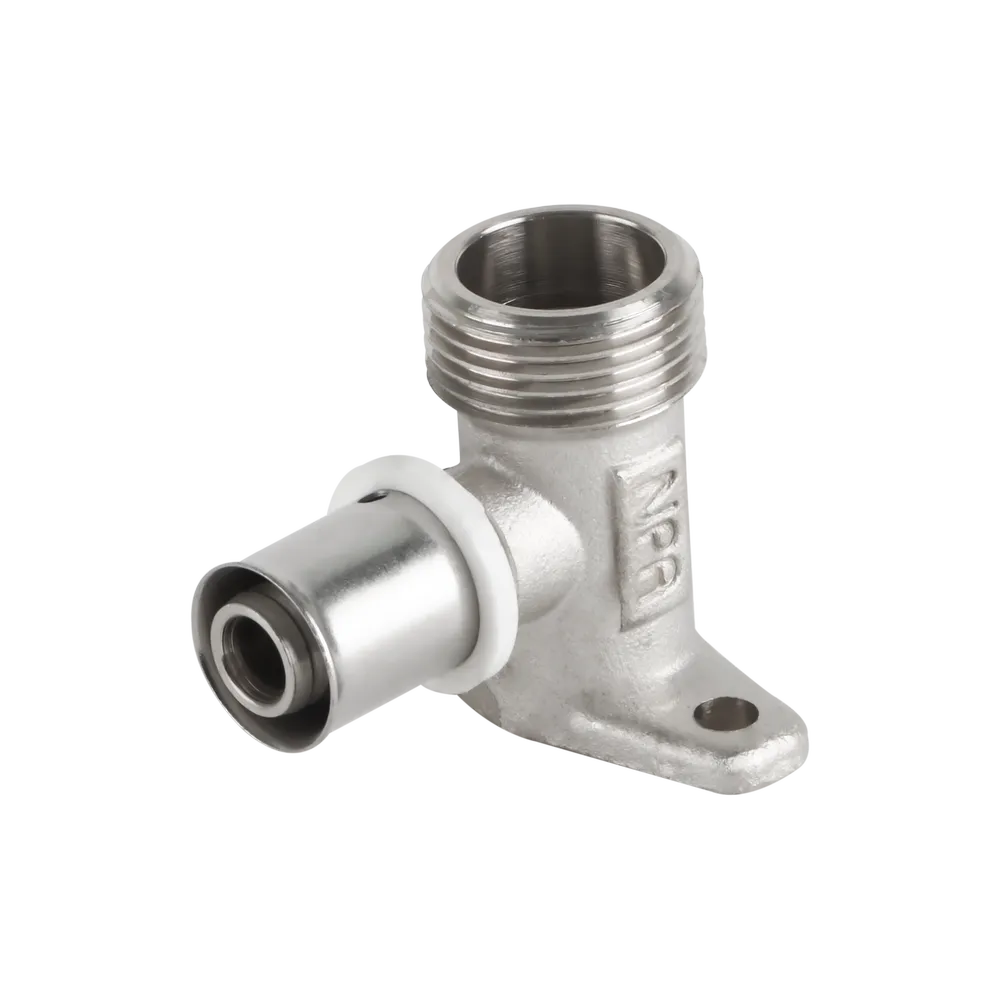

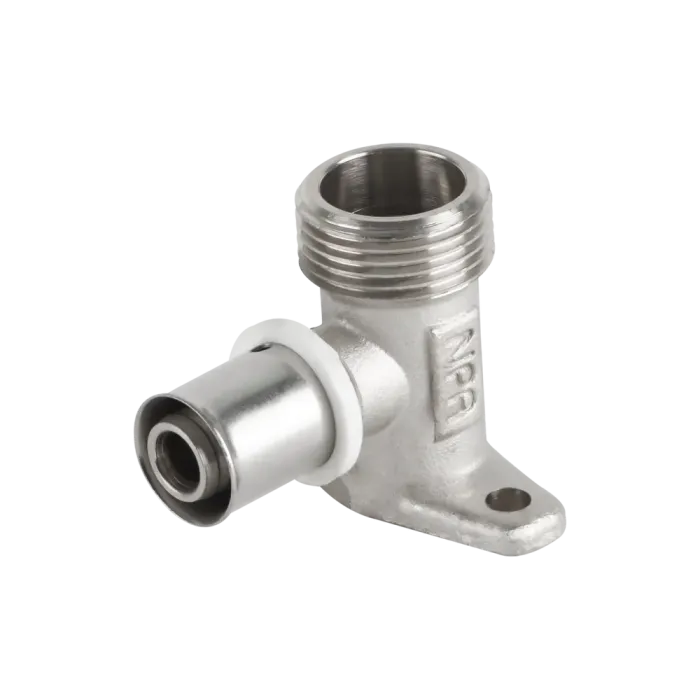

زانو صفحه‌دار روپیچ پرسی نیوپایپ یکی از بهترین اتصالات پرسی برای نصب شیر دیواری است که ترکیبی از اتصال پرسی و رزوه نری دارد و با صفحه نگهدارنده تراز، به راحتی در داخل دیوار نصب می‌شود. این قطعه از خانواده زانو دیواری پرسی‌ها بوده و از جنس برنج مقاوم تولید می‌شود تا در برابر فشار، دما و خوردگی عملکردی طولانی‌مدت ارائه دهد. استفاده از این محصول در نصب شیرآلات دیواری، شیر توالت، یونیورست و شیر مخلوط بسیار رایج است.

• نوع اتصال: پرسی + رزوه نری
• دارای صفحه نصب برای دیوار
• مناسب لوله‌های پنج‌لایه نیوپایپ
• بدون نشتی، قابل استفاده در آب سرد و گرم

زانو صفحه‌دار روپیچ پرسی نیوپایپ چیست؟

این زانو لوله ترکیبی از زانوی ۹۰ درجه پرسی، رزوه نری و صفحه دیواری است که به نصاب اجازه می‌دهد شیرآلات دیواری را با تراز دقیق روی دیوار نصب کند. در یک سمت، لوله پنج‌لایه توسط فک پرس به بدنه برنجی متصل می‌شود و سمت دیگر رزوه استاندارد BSP برای بستن شیر یا شیلنگ دارد. به دلیل طراحی دقیق و اورینگ‌های مقاوم، این زانو پرسی رزوه نری مناسب لوله پنج‌لایه در برابر دمای تا ۹۵ درجه و فشار تا ۱۰ بار مقاوم است.

• زاویه ۹۰ درجه دقیق
• صفحه‌دار برای تراز و نصب آسان
• رزوه نری برای اتصال شیرآلات

کاربرد محصول در لوله‌کشی

این زانو پرسی جهت نصب شیرآلات دیواری برای نقاطی طراحی شده که خروجی‌ها داخل دیوار قرار می‌گیرند و نیاز به تراز دقیق و اتصال دائمی دارند. از جمله کاربردهای آن، نصب شیر وان، شیر حمام، شیر ظرفشویی دیواری و حتی رابط پکیج است. وجود صفحه نصب در بخش دیواری مانع از لق شدن شیرها و تغییر محور خروجی می‌شود و پرس مطمئن در طرف لوله، از هر گونه نشتی جلوگیری می‌کند.

• نصب شیرآلات دیواری و دستشویی
• مناسب خروجی‌های داخل دیوار و زیرکار
• کاربرد در آب سرد و گرم بهداشتی

مشخصات فنی

در این بخش، مشخصات فنی زانو صفحه‌دار روپیچ پرسی نیوپایپ ارائه شده است تا نصابان و خریداران بتوانند با جزئیات ساخت، نوع اتصال، محدوده فشار و دمای کاری این اتصال پرسی پنج‌لایه آشنا شوند. این مشخصات به انتخاب صحیح سایز و اطمینان از سازگاری قطعه با سیستم لوله‌کشی کمک می‌کند.

• بدنه: برنج CW617N با روکش ضدزنگ
• نوع اتصال: پرسی + رزوه نری + صفحه دیواری
• سایزهای رایج: 16×1/2 ، 20×1/2 ، 20×3/4
• فشار کاری: تا 10 بار
• دمای کاری: تا 95°C
• اورینگ: EPDM مقاوم
• فک سازگار: TH / U / H

مزایا

زانو صفحه‌دار پرسی نیوپایپ مزایای فنی و اجرایی بسیاری دارد. اتصال پرسی در بخش لوله سبب آب‌بندی دائمی بدون نیاز به نوار تفلون یا چسب می‌شود و رزوه نری در بخش خروجی، نصب آسان شیرآلات را ممکن می‌کند. صفحه نصب، محور خروجی‌ها را کامل تراز نگه می‌دارد و مانع از لق شدن نصب پس از بتن یا کاشی‌کاری می‌شود.

این ویژگی‌ها باعث شده تا نصابان حرفه‌ای از این اتصال پرسی دیواری نری در پروژه‌های لوکس و پر تردد استفاده کنند.

• آب‌بندی مطمئن و دائمی
• نصب تراز و زیبای شیرآلات
• مقاوم در برابر فشار و دما
• طول عمر بالا در کاربری‌های سخت

راهنمای نصب

پیش از نصب، حتماً لوله را کالیبره کنید تا دهانه آن برای ورود به بوشن آماده شود. سپس اورینگ‌ها را بررسی کرده و لوله را تا انتهای سوکت وارد کنید. پرس باید با فک پرس مناسب انجام شود تا حلقه استیل به‌صورت یکنواخت بسته شود. در سمت رزوه نری، از نوار تفلون استفاده کرده و شیرآلات را با آچار فرانسه تا گشتاور مناسب ببندید. در نهایت با تراز دستی، صفحه پایه را تنظیم کنید تا خروجی‌ها دقیق در یک خط قرار گیرند.

در تست نهایی آب‌بندی، عدم چرخش اتصال و پرس کامل بررسی شود.

• کالیبره کردن لوله
• بررسی اورینگ
• استفاده از فک استاندارد
• تراز کردن صفحه دیواری
• بستن رزوه با نوار تفلون

ابزار مورد نیاز

در زمان نصب زانو صفحه‌دار روپیچ پرسی نیوپایپ لازم است نصاب ابزارهایی با دقت بالا در اختیار داشته باشد تا پرس، رزوه و تراز به‌صورت کاملاً استاندارد انجام شود. استفاده از فک نامناسب یا دستگاه پرس ضعیف می‌تواند موجب نشتی شود؛ بنابراین ابزار مرغوب نقش مهمی در کیفیت نهایی کار دارد. این تجهیزات برای نصب در فضاهای تنگ یا داخل دیوار، راحتی و سرعت اجرا را افزایش می‌دهد.

• دستگاه پرس برقی یا دستی
• فک پرس U، THیا H
• کالیبراتور لوله پنج‌لایه
• آچار فرانسه مناسب رزوه
• تراز بنایی و شابلون نصب

نکات اجرایی (ویژه اتصالات پرسی + دیواری + دنده‌ای)

در اجرای زانو صفحه‌دار روپیچ پرسی نیوپایپ رعایت چند نکته کلیدی، کیفیت آب‌بندی و تراز شیرآلات را تضمین می‌کند. مهم‌ترین موضوع، جلوگیری از چرخش اتصال هنگام پرس و اطمینان از تراز بودن صفحه دیواری است. در بخش رزوه نری نیز باید از مقدار استاندارد نوار تفلون استفاده شود تا از ترک رزوه جلوگیری شود. همچنین رعایت فاصله دقیق بین خروجی‌ها و میزان بیرون‌زدگی مناسب از سطح کاشی، نصب شیرآلات را ساده‌تر و دقیق‌تر می‌سازد.

• هنگام پرس، اتصال نباید چرخش داشته باشد تا اورینگ آسیب نبیند.
• صفحه نگهدارنده باید کاملاً تراز نصب شود، به‌ویژه در شیر‌های دوپایه.
• استفاده زیاد از نوار تفلون باعث ترک خوردن رزوه نری می‌شود.
• فاصله بین خروجی‌های شیر دوپایه معمولاً باید ۱۵ سانتی‌متر باشد.
• خروجی‌ها باید حدود یک بندکف از سطح کاشی بیرون بمانند تا نصب شیر آسان‌تر شود.

اشتباهات رایج

در اجرای این نوع اتصال، برخی خطاهای کوچک می‌توانند منجر به نشتی، ناترازی شیرآلات یا خرابی رزوه شوند. مهم‌ترین اشتباه، پرس ناقص یا استفاده از فک غیراستاندارد است؛ زیرا حلقه استیل باید به‌طور کامل فشرده شود تا آب‌بندی کامل انجام گیرد. همچنین بستن بیش از حد رزوه نری و استفاده زیاد از نوار تفلون می‌تواند باعث ترک یا له شدن رزوه شود. در پروژه‌های نوساز نیز گاهی رزوه در حین کاشی‌کاری آسیب می‌بیند که نیاز به مراقبت دارد.

• پرس ناقص یا فک اشتباه
• چرخش اتصال هنگام پرس
• رزوه ترک‌خورده به‌دلیل فشار زیاد آچار
• صفحه ناتراز در دیوار
• آسیب رزوه در زمان کاشی‌کاری

جمع‌بندی فنی

زانو صفحه‌دار روپیچ پرسی نیوپایپ محصولی از دسته زانوی پرسی صفحه‌دار است و یکی از کاربردی‌ترین اتصالات پرسی دیواری نری در لوله‌کشی ساختمان محسوب می‌شود. ترکیب مطمئن رزوه و پرس، نصب آسان و دوام بالا، آن را به گزینه‌ای حرفه‌ای تبدیل کرده است. اگر به دنبال اتصال مطمئن، تراز و زیبا برای شیرآلات دیواری هستید، این مدل نیوپایپ دقیقاً همان قطعه‌ای است که دوام و ایمنی را تضمین می‌کند.

سوالات متداول

آیا این زانو پرسی رزوه نری برای شیرآلات ایرانی و خارجی مناسب است؟

بله، رزوه BSP استاندارد دارد و با اغلب مدل‌های شیرآلات دیواری کاملاً سازگار است.

آیا زانو صفحه‌دار پرسی نیوپایپ قابلیت نصب مجدد دارد؟

خیر، اتصال پرسی پس از پرس دائمی بوده و در صورت نیاز به تغییر، باید قطعه جدید نصب شود.

چگونه می‌توان خروجی‌ها را کاملاً تراز نصب کرد؟

حتماً از شابلون و تراز بنایی استفاده کنید و قبل از پرس، موقعیت صفحه را تنظیم کنید.

اگر نشتی از رزوه ایجاد شد، چه باید کرد؟

رزوه را بررسی کرده و با مقدار مناسب تفلون دوباره آب‌بندی کنید؛ نشتی‌های پرسی به‌سختی رخ می‌دهند مگر پرس ناقص انجام شده باشد.
