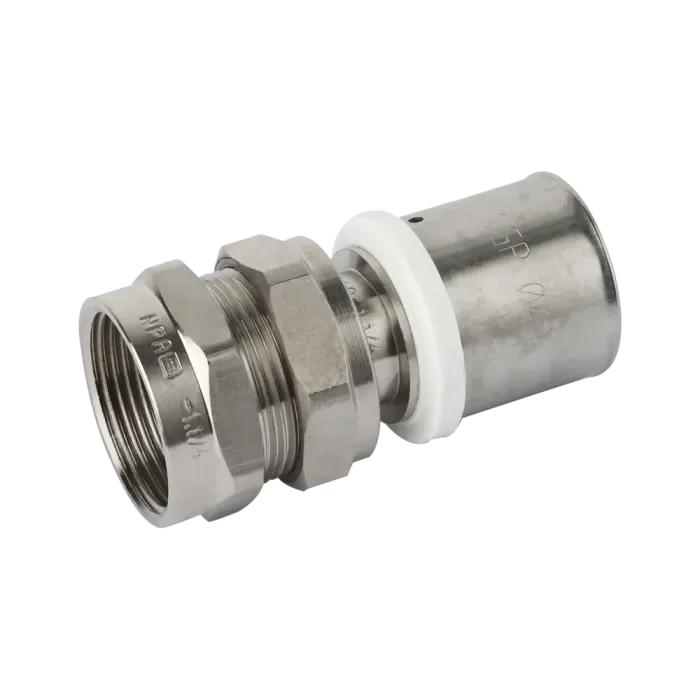

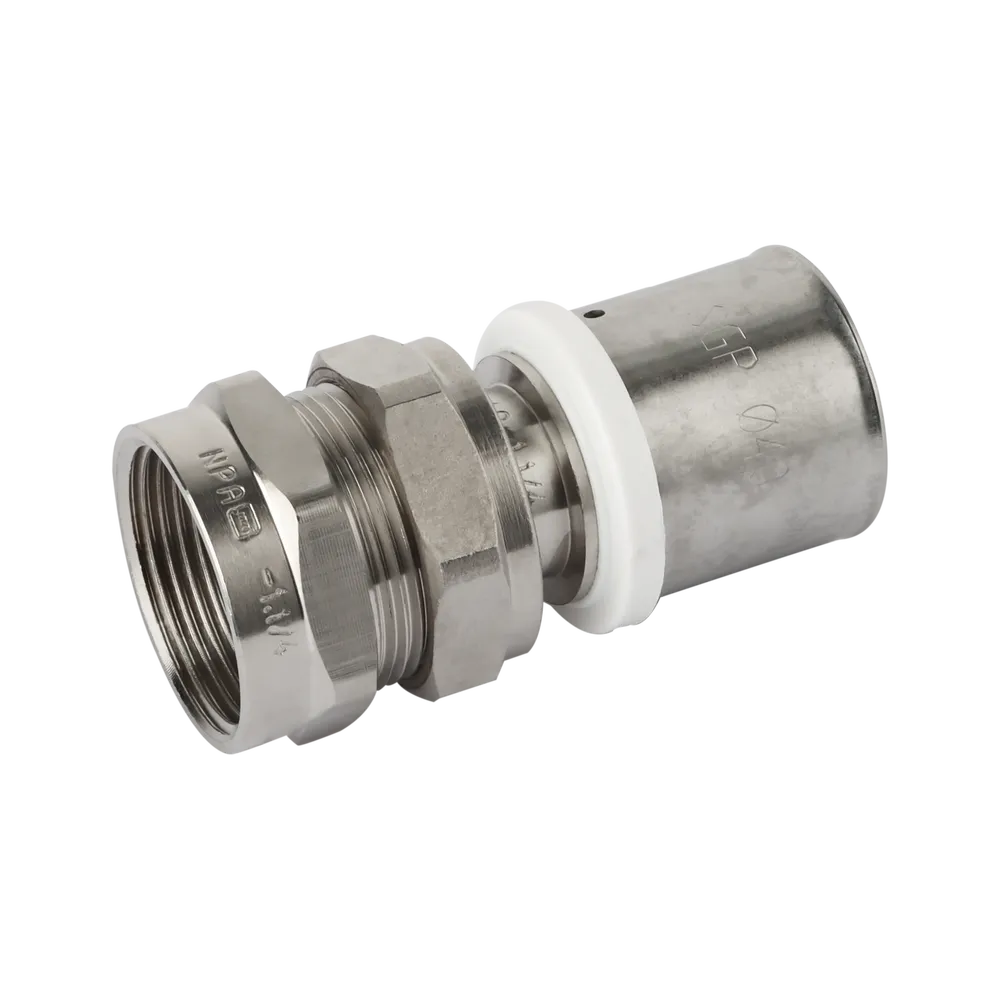

رابط توپیچ با مهره ماسوره پرسی
| کد محصول | سایز | کارتن کوچک | کارتن بزرگ | تعداد در بسته |
|---|---|---|---|---|
| 161772 | 16×1/2ʺ اینچ | 48 | - | 12 |
| 161774 | 20×1/2ʺ اینچ | 48 | - | 12 |
| 161778 | 25×3/4ʺ اینچ | 32 | - | 8 |
| 161786 | 32×1ʺ اینچ | 16 | 0 | 4 |
| 161788 | 40×1 1/4″ اینچ | 12 | - | 3 |
| 161790 | 50×1 1/2″ اینچ | 8 | 0 | 2 |
رابط توپیچ با مهره ماسوره پرسی نیوپایپ یکی از اتصالات مهم در سیستمهای لولهکشی مدرن است که برای ایجاد اتصال مطمئن بین لوله پنج لایه و تجهیزات رزوهدار استفاده میشود. این قطعه در دسته اتصالات پرسی نیوپایپ قرار میگیرد و با ترکیب اتصال پرسی و رزوه داخلی، یک راهکار حرفهای برای اجرای سیستمهای آبرسانی و گرمایشی ساختمان فراهم میکند. در بسیاری از پروژههای تأسیساتی، نصابان از رابط پرسی توپیچ نیوپایپ استفاده میکنند تا علاوه بر آببندی کامل، امکان سرویس و جداسازی تجهیزات نیز وجود داشته باشد.
وجود مهره ماسوره در این اتصال باعث میشود بتوان قطعات متصل را بدون برش لوله از یکدیگر جدا کرد. این ویژگی در زمان تعمیر یا تعویض تجهیزات بسیار کاربردی است. به همین دلیل فیتینگ پرسی نیوپایپ از نوع مهره ماسورهای در اتصال پکیج، کلکتور، فیلترها و شیرآلات بسیار رایج است. طراحی دقیق بدنه و اورینگهای آببندی در این اتصال پرسی پنج لایه باعث شده تا در برابر فشار و دمای سیستم مقاومت بالایی داشته باشد و یک اتصال قابل اعتماد در سیستم لولهکشی ساختمان ایجاد کند.
رابط توپیچ با مهره ماسوره پرسی نیوپایپ چیست؟
رابط توپیچ با مهره ماسوره پرسی نیوپایپ نوعی اتصال پرسی رزوه داخلی نیوپایپ است که برای اتصال لوله پنج لایه به تجهیزات رزوهدار طراحی شده است. یک سمت این اتصال به وسیله پرس به لوله متصل میشود و سمت دیگر دارای رزوه داخلی است که امکان اتصال به قطعات دندهای مانند شیرآلات یا کلکتورها را فراهم میکند. در میان انواع اتصالات پرسی نیوپایپ، این مدل به دلیل وجود مهره ماسوره کاربرد ویژهای در نقاط قابل سرویس دارد.
در ساختار این فیتینگ مهره ماسوره ای سه بخش اصلی وجود دارد: بدنه پرسی برای اتصال به لوله، مهره ماسوره برای باز و بسته شدن سریع اتصال و بخش رزوه داخلی برای اتصال به تجهیزات. این طراحی باعث شده اتصال رزوه ای لوله پنج لایه در کنار اتصال پرسی قرار بگیرد و یک سیستم اتصال ترکیبی و مطمئن ایجاد شود. استفاده از این نوع رابط پرسی در سیستمهای حرفهای باعث افزایش انعطافپذیری شبکه لولهکشی و کاهش هزینههای تعمیرات در آینده میشود.
کاربرد محصول در لولهکشی
در سیستمهای مدرن تأسیسات، استفاده از رابط پرسی لوله پنج لایه زمانی اهمیت پیدا میکند که نیاز به اتصال تجهیزات رزوهدار به شبکه لولهکشی وجود داشته باشد. رابط توپیچ با مهره ماسوره پرسی نیوپایپ به دلیل ساختار ترکیبی خود، یکی از بهترین گزینهها برای ایجاد اتصال ایمن در چنین شرایطی محسوب میشود. این قطعه به عنوان یک اتصال پرسی رزوه داخلی مناسب لوله پنج لایه شناخته میشود که هم سرعت نصب بالایی دارد و هم آببندی بسیار مطمئنی ایجاد میکند.
در بسیاری از پروژهها، نصابان ترجیح میدهند در محل اتصال تجهیزات مهم از فیتینگ مهره ماسوره ای استفاده کنند تا در صورت نیاز بتوان تجهیزات را جدا کرد. این موضوع در سیستمهای گرمایشی، موتورخانهها و نصب پکیج اهمیت زیادی دارد. همچنین استفاده از اتصال پرسی پنج لایه در این محصول باعث میشود که اتصال به لوله کاملاً پایدار و بدون نشتی باشد.
کاربردهای رایج این اتصال:
- اتصال لوله پنج لایه به شیرآلات رزوهدار
- اتصال به کلکتورهای توزیع آب
- اتصال پکیج دیواری به سیستم لولهکشی
- اتصال فیلترها و تجهیزات کنترلی
- ایجاد اتصال قابل باز شدن در مسیر لولهکشی
- استفاده در سیستمهای آب سرد و گرم ساختمان
مشخصات فنی
رابط توپیچ پرسی نیوپایپ برای لوله پنج لایه بر اساس استانداردهای سیستمهای لولهکشی چندلایه تولید شده و از آلیاژ برنج با کیفیت بالا ساخته میشود. این موضوع باعث میشود در برابر فشار، دما و خوردگی مقاومت مناسبی داشته باشد. در طراحی این اتصال پرسی رزوه داخلی نیوپایپ از اورینگهای مقاوم استفاده شده تا آببندی اتصال به طور کامل انجام شود.
ساختار مهندسی این فیتینگ پرسی نیوپایپ به گونهای است که پس از پرس کامل، اتصال دائمی و بسیار مطمئن با لوله ایجاد میشود. در عین حال بخش مهره ماسوره امکان باز کردن اتصال را بدون آسیب به لوله فراهم میکند. این ویژگی باعث شده این محصول یکی از بهترین اتصال مهره ماسوره پرسی برای سیستم لوله کشی ساختمان محسوب شود.
مشخصات فنی:
- جنس بدنه: برنج فورج شده مقاوم
- نوع اتصال: پرسی + رزوه داخلی
- نوع آببندی: اورینگ مقاوم در برابر حرارت
- مناسب برای: لوله پنج لایه
- فشار کاری: تا حدود 10 بار
- کاربرد: سیستم آب سرد و گرم ساختمان
- قابلیت باز و بست: دارد (مهره ماسوره)
مزایا
استفاده از رابط توپیچ با مهره ماسوره پرسی نیوپایپ در پروژههای لولهکشی باعث افزایش کیفیت اجرا و کاهش احتمال نشتی در سیستم میشود. این محصول ترکیبی از اتصال پرسی پنج لایه و اتصال رزوهای است و همین موضوع باعث شده از نظر فنی یک راهکار حرفهای در اجرای تأسیسات ساختمانی باشد. همچنین وجود مهره ماسوره در این فیتینگ مهره ماسوره ای امکان جداسازی سریع قطعات را فراهم میکند.
در بسیاری از پروژههای تأسیساتی، استفاده از اتصالات پرسی نیوپایپ باعث افزایش سرعت نصب و کاهش خطای انسانی میشود. به همین دلیل نصابان حرفهای ترجیح میدهند از رابط پرسی لوله پنج لایه در نقاط مهم سیستم استفاده کنند. این اتصال علاوه بر عملکرد مطمئن، طول عمر بالایی نیز دارد و در شرایط کاری مختلف عملکرد پایداری ارائه میدهد.
مزایا:
- آببندی کامل در اتصال پرسی
- نصب سریع در سیستم لولهکشی
- امکان باز و بسته شدن اتصال
- مقاومت بالا در برابر فشار و دما
- مناسب برای انواع سیستمهای لولهکشی ساختمان
- کاهش احتمال نشتی در اتصالات
راهنمای نصب
نصب صحیح رابط توپیچ با مهره ماسوره پرسی نیوپایپ اهمیت زیادی در عملکرد صحیح سیستم دارد. در ابتدا باید لوله پنج لایه به صورت صاف برش داده شود و سپس با استفاده از کالیبراتور، دهانه لوله اصلاح شود. این مرحله برای جلوگیری از آسیب به اورینگها و ایجاد آببندی مناسب در اتصال پرسی پنج لایه ضروری است.
پس از قرار دادن لوله در داخل اتصال، عملیات پرس با دستگاه پرس و فک مناسب انجام میشود. در این مرحله باید اطمینان حاصل شود که پرس به طور کامل انجام شده است. سپس بخش رزوه داخلی اتصال با استفاده از نوار تفلون به قطعه رزوهدار متصل میشود. این روش یکی از رایجترین مراحل در نصب اتصالات پرسی در سیستمهای لولهکشی ساختمان است.
مراحل نصب:
- برش صاف لوله پنج لایه
- کالیبره کردن دهانه لوله
- قرار دادن لوله در اتصال
- پرس اتصال با دستگاه پرس
- آببندی رزوه با نوار تفلون
- بستن مهره ماسوره و تست اتصال
ابزار مورد نیاز
برای نصب صحیح رابط پرسی توپیچ نیوپایپ استفاده از ابزار مناسب ضروری است. ابزارهای استاندارد باعث میشوند فرآیند نصب اتصالات پرسی با دقت بیشتری انجام شود و احتمال خطا در آببندی اتصال کاهش پیدا کند. در سیستمهای لوله پنج لایه، استفاده از دستگاه پرس استاندارد مهمترین عامل در ایجاد یک آب بندی اتصال پرسی مطمئن است.
ابزار مناسب باعث میشود اتصال به صورت یکنواخت پرس شود و اورینگهای آببندی به درستی عمل کنند. همچنین در بخش رزوهای استفاده از آچار مناسب برای بستن اتصال اهمیت دارد تا رزوهها آسیب نبینند.
ابزار مورد نیاز:
- دستگاه پرس لوله پنج لایه
- فک پرس استاندارد
- کالیبراتور لوله
- قیچی یا لوله بر پنج لایه
- آچار فرانسه یا آچار تخت
- نوار تفلون
نکات اجرایی
در اجرای اتصالات پرسی نیوپایپ رعایت نکات فنی اهمیت زیادی دارد. مهمترین نکته در نصب این اتصال لوله، انجام پرس کامل و استفاده از فک مناسب است. در صورتی که پرس ناقص باشد، احتمال نشتی در سیستم افزایش پیدا میکند و عملکرد آب بندی اتصال پرسی به درستی انجام نمیشود.
همچنین در هنگام نصب باید دقت شود که اتصال هنگام پرس نچرخد. چرخش اتصال میتواند باعث جابهجایی اورینگها و کاهش کیفیت آببندی شود. در بخش رزوهای نیز باید از مقدار مناسب تفلون استفاده کرد تا اتصال رزوهای بدون نشتی بسته شود.
نکات اجرایی مهم:
- استفاده از فک مناسب برای پرس
- بررسی سالم بودن اورینگ
- جلوگیری از چرخش اتصال هنگام پرس
- استفاده صحیح از نوار تفلون
- انجام تست فشار بعد از نصب
اشتباهات رایج
در هنگام نصب رابط توپیچ با مهره ماسوره پرسی نیوپایپ برخی اشتباهات اجرایی ممکن است باعث بروز نشتی یا آسیب به اتصال شود. بسیاری از این مشکلات زمانی رخ میدهد که اصول نصب اتصالات پرسی رعایت نشود یا از ابزار نامناسب استفاده شود.
یکی از خطاهای رایج پرس ناقص اتصال است که باعث میشود اتصال به طور کامل روی لوله فیکس نشود. همچنین سفت کردن بیش از حد مهره ماسوره یا رزوهها میتواند به بدنه اتصال آسیب وارد کند. رعایت اصول فنی نصب باعث افزایش طول عمر فیتینگ پرسی نیوپایپ و عملکرد بهتر سیستم لولهکشی خواهد شد.
خطاهای رایج:
- پرس ناقص اتصال
- استفاده از فک نامناسب
- چرخش اتصال هنگام پرس
- استفاده بیش از حد از تفلون
- سفت کردن بیش از حد مهره ماسوره
- عدم انجام تست فشار سیستم
جمعبندی فنی
رابط توپیچ با مهره ماسوره پرسی نیوپایپ یکی از کاربردیترین اتصالات در سیستمهای لولهکشی پنج لایه است که ترکیبی از اتصال پرسی رزوه داخلی نیوپایپ و اتصال مهره ماسورهای را ارائه میدهد. این طراحی باعث میشود اتصال به لوله کاملاً دائمی و بدون نشتی باشد و در عین حال امکان باز و بسته شدن تجهیزات وجود داشته باشد.
به همین دلیل این محصول به عنوان یکی از گزینههای مناسب برای اتصال رزوه ای لوله پنج لایه در پروژههای حرفهای تأسیساتی شناخته میشود. استفاده از این فیتینگ مهره ماسوره ای در نقاطی که نیاز به سرویس یا تعویض تجهیزات وجود دارد بسیار توصیه میشود و میتواند عملکرد سیستم لولهکشی را در بلندمدت بهبود دهد. در نتیجه، این محصول را میتوان یکی از بهترین اتصال مهره ماسوره پرسی برای سیستم لوله کشی ساختمان دانست.
سوالات متداول
رابط توپیچ با مهره ماسوره پرسی نیوپایپ چه کاربردی دارد؟
این اتصال برای اتصال لوله پنج لایه به تجهیزات رزوهدار مانند شیرآلات، کلکتور یا پکیج استفاده میشود و به دلیل داشتن مهره ماسوره امکان باز و بسته شدن اتصال را فراهم میکند.
آیا این اتصال برای لوله پنج لایه مناسب است؟
بله، این محصول یک رابط پرسی لوله پنج لایه است که به طور خاص برای سیستمهای لولهکشی چندلایه طراحی شده است.
آیا برای نصب این اتصال نیاز به دستگاه پرس است؟
بله، برای ایجاد اتصال ایمن باید بخش پرسی با دستگاه پرس و فک استاندارد پرس شود.
آیا این اتصال قابل باز شدن است؟
بله، وجود مهره ماسوره باعث میشود اتصال بدون برش لوله باز و بسته شود.
آیا این اتصال در آب گرم هم استفاده میشود؟
بله، این اتصال پرسی پنج لایه برای سیستمهای آب سرد و گرم ساختمان طراحی شده و در فشار و دمای کاری استاندارد عملکرد مطمئنی دارد.
