سه راهی 90 درجه صفحه دار توپیچ پرسی

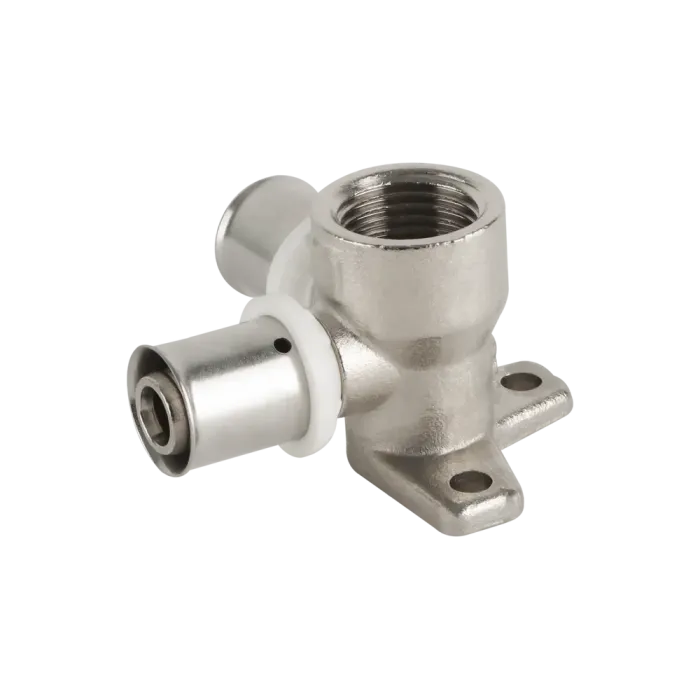

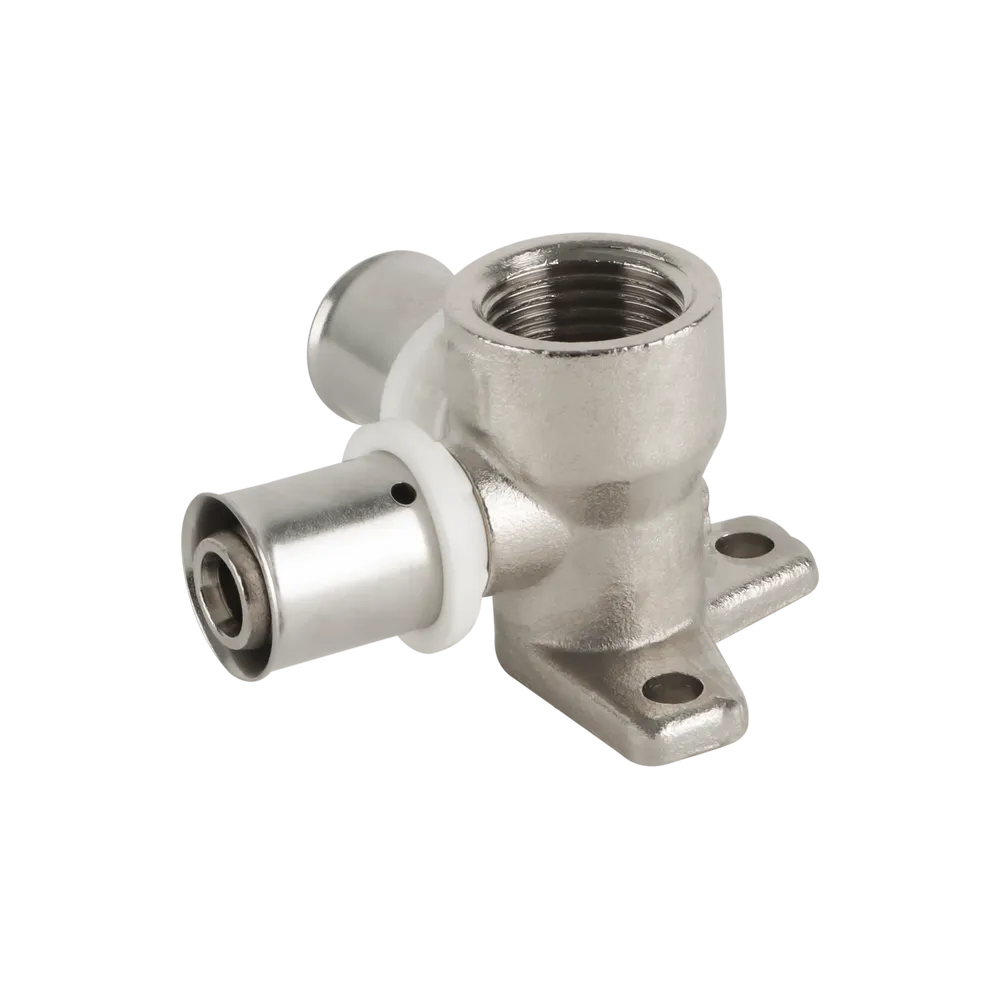

سه راهی 90 درجه صفحه دار توپیچ پرسی نیوپایپ یک اتصال دوکاره برای شاخه‌گیری در زاویه 90 درجه است که هم از سیستم پرس برای اتصال به لوله استفاده می‌کند و هم قابلیت نصب دیواری دارد. این سه راهی پرسی برای نقاطی که نیاز به ثبات مکانی و اتصال محکم همزمان دارند، مانند اتصال شیرآلات، رادیاتورها و سینک‌ها طراحی شده است. نحوه نصب سه راهی 90 درجه صفحه دار پرسی نیازمند دقت در هر دو بخش پرس و نصب دیواری است.

سه راهی 90 درجه صفحه دار توپیچ پرسی چیست؟

این فیتینگ ترکیبی دارای دو ویژگی اصلی است: اتصال پرسی به لوله با دستگاه پرس لوله و فک استاندارد پرس، و صفحه توپیچ برای ثابت کردن روی دیوار. ساختار از برنج نیکل‌دار یا پلیمر مقاوم با اورینگ EPDM برای آب‌بندی کامل ساخته شده است.

 کاربردها

سه راهی 90 درجه صفحه دار توپیچ پرسی در تأسیسات ساختمانی و صنعتی سبک کاربرد گسترده‌ای دارد و به ویژه در نقاطی که نیاز به شاخه‌گیری زاویه‌دار همراه با ثبات مکانی است، استفاده می‌شود. از جمله کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:

• اتصال شیرآلات توالت و سرویس بهداشتی
• نصب رادیاتورها در سیستم‌های گرمایشی
• شاخه‌گیری در آشپزخانه برای سینک و شیرآلات
• سیستم‌های گرمایش از کف
• لوله‌کشی صنعتی سبک و تأسیسات ساختمانی

مشخصات فنی

مشخصات فنی این اتصال پرسی بر اساس استانداردهای نیوپایپ طراحی شده و برای کاربری در سیستم‌های آب سرد و گرم مناسب است:

• برند: نیوپایپ
• نوع اتصال: پرسی + دیواری
• زاویه: 90 درجه
• جنس: برنج نیکل‌دار یا پلیمر مقاوم
• اورینگ: EPDM
• سایزها: 16، 20، 25، 32 میلی‌متر
• فشار کاری: حداکثر 10 بار
• دمای کاری: 10 تا +95 درجه

مزایا

استفاده از این فیتینگ ترکیبی مزایای متعددی نسبت به روش‌های سنتی دارد که باعث افزایش سرعت نصب، کاهش هزینه‌های نگهداری و افزایش عمر مفید سیستم می‌شود:

• اتصال یکپارچه و بدون نشتی
• ثبات مکانی بالا با نصب دیواری
• نصب سریع نسبت به روش‌های سنتی
• مقاومت بالا در برابر فشار و دما
• عمر طولانی و سازگاری با سیستم‌های مختلف

راهنمای نصب

نصب صحیح این اتصال لوله نیازمند رعایت ترتیب مراحل و دقت در جزئیات است تا هم اتصال پرسی محکم باشد و هم نصب دیواری تراز و پایدار انجام شود. مراحل نصب به شرح زیر است:

مرحله 1: نصب دیواری

• محل نصب را با تراز مشخص کنید
• سوراخ‌ها را ایجاد کرده و رولپلاک‌ها را نصب کنید
• صفحه را با پیچ به دیوار ثابت کنید و تراز را بررسی نمایید

مرحله 2: آماده‌سازی لوله

• لوله را عمود برش دهید و لبه‌ها را صاف کنید
• داخل و خارج لوله را تمیز کنید
• اورینگ را بررسی کنید

مرحله 3: اتصال پرسی

• لوله را تا انتها داخل سوکت فرو کنید
• فک مناسب برای پرس سه راهی نیوپایپ را نصب کنید
• دستگاه پرس را فعال کرده و پرس کامل انجام دهید
• اتصال را بررسی کنید

مرحله 4: تست

• تست نشتی اتصالات پرسی با فشار کاری انجام دهید
• سیستم را با تست فشار سیستم (6 تا 8 بار) بررسی کنید

نکات کلیدی

رعایت نکات زیر برای اطمینان از نصب صحیح و جلوگیری از مشکلات احتمالی ضروری است:

• از فک استاندارد پرس مناسب استفاده کنید
• پرس را کامل انجام دهید
• اورینگ EPDM را قبل از پرس بررسی کنید
• لوله را عمود برش دهید
• از تراز برای نصب دیواری استفاده کنید
• حتماً تست فشار سیستم انجام دهید

اشتباهات رایج

شناخت اشتباهات رایج در نصب سه راهی 90 درجه صفحه دار توپیچ پرسی به شما کمک می‌کند تا از بروز مشکلات جلوگیری کنید و کیفیت کار را افزایش دهید:

اشتباهات رایج در پرس کردن فیتینگ:

• پرس ناقص
• چرخش اتصال هنگام پرس
• استفاده از فک نامناسب
• نادیده گرفتن وضعیت اورینگ
• برش مورب لوله

اشتباهات نصب دیواری:

• عدم استفاده از تراز
• استفاده از رولپلاک ضعیف
• نصب در دیوار ضعیف بدون تقویت

سوالات متداول

تفاوت با سه راهی معمولی پرسی چیست؟

سه راهی صفحه دار دارای صفحه‌ای با سوراخ‌های پیچ برای نصب روی دیوار است که ثبات مکانی ایجاد می‌کند.

آیا اتصال پرسی قابل باز شدن است؟

خیر، اتصال پرسی دائمی است و پس از پرس قابل باز شدن نیست.

چگونه از صحت پرس اطمینان حاصل کنیم؟

پرس باید یکنواخت باشد، لوله نباید بچرخد و باید تست نشتی اتصالات پرسی با فشار کاری 6 تا 8 بار انجام شود.
