در سیستم‌های لوله‌کشی مدرن پنج‌لایه، استفاده از اتصالات استاندارد لوله کشی برای توزیع آب سرد و گرم بهداشتی از اهمیت بالایی برخوردار است. «سه راهی 90 درجه دیواری تبدیلی پرسی نیوپایپ» یکی از کلیدی‌ترین قطعات در شبکه‌های تأسیساتی است که همزمان سه وظیفه مهم را بر عهده دارد: تغییر مسیر سیال با زاویه 90 درجه، تثبیت اتصال روی دیوار برای نصب شیرآلات، و تغییر سایز لوله (تبدیل) برای تنظیم دبی و فشار آب. این اتصال به دلیل ساختار پرسی خود، یکی از ایمن‌ترین روش‌های آب‌بندی دائمی را ارائه می‌دهد که نیاز به بازدید دوره‌ای را از بین برده و برای نصب توکار (زیر مصالح) کاملاً ایده‌آل است. بدنه برنجی با روکش نیکل در کنار حلقه‌های استیل ضدزنگ، مقاومت بی‌نظیری در برابر خوردگی، تنش‌های مکانیکی و رسوب‌گذاری ایجاد می‌کند و ضامن سلامت شبکه آبرسانی ساختمان است.
- مناسب برای سیستم‌های آبرسانی سرد و گرم
- طراحی شده برای نصب توکار و زیر کاشی
- بدون نیاز به آچارکشی مجدد و بازدید دوره‌ای
- طول عمر بسیار بالا منطبق بر عمر مفید ساختمان
سه راهی 90 درجه دیواری تبدیلی پرسی چیست؟

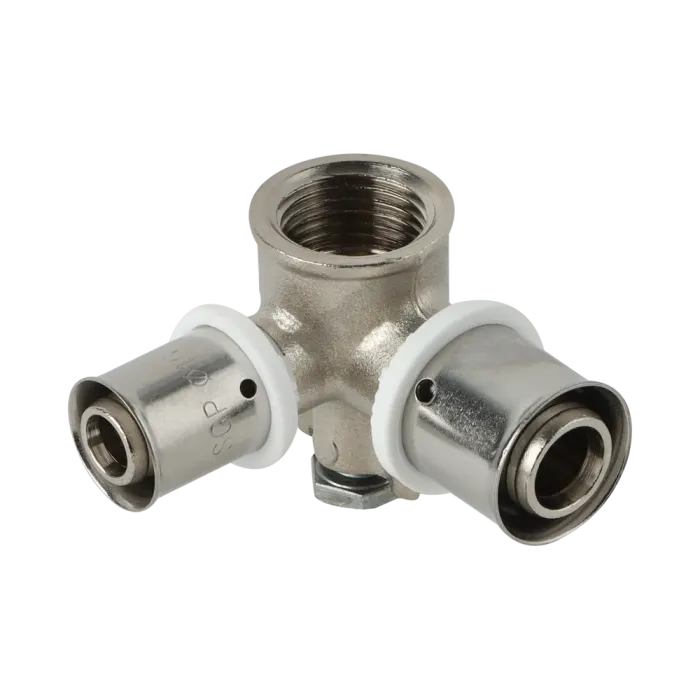

این سه راهی پرسی در واقع یک اتصال سه‌شاخه است که یک ورودی و دو خروجی دارد. کلمه «تبدیلی» به این معناست که حداقل یکی از انشعابات این سه‌راهی دارای سایز متفاوتی (معمولاً کوچکتر) نسبت به خط اصلی است که برای کنترل افت فشار در انتهای خطوط مصرفی استفاده می‌شود. بخش «دیواری» بودن آن شامل پایه‌ها یا گوشواره‌هایی است که به وسیله پیچ روی سطح دیوار یا شابلون‌های نصب محکم می‌شوند تا تحمل وزن شیرآلات نهایی (مانند شیر پیسوار یا شیر مخلوط) و تنش‌های مکانیکی کاربر را داشته باشند. همچنین واژه «پرسی» نشان‌دهنده تکنولوژی اتصال آن است؛ جایی که به جای رزوه یا مهره، یک حلقه استیل توسط فک دستگاه پرس هیدرولیک یا دستی روی لوله فشرده می‌شود تا اورینگ‌های لاستیکی داخل دندانه‌های اتصال کاملاً فشرده شده و آب‌بندی صددرصدی و غیرقابل بازگشت ایجاد کنند.
- جنس بدنه: آلیاژ برنج فورج شده با آبکاری نیکل
- نوع حلقه: استیل ضدزنگ (Stainless Steel) دارای سوراخ‌های نشانگر
- سیستم آب‌بندی: اورینگ‌های دوبل از جنس EPDM
- ساختار نصب: دارای گوشواره‌های مخصوص پیچ شدن به دیوار یا شابلون
کاربرد محصول در لوله‌کشی
کاربرد اصلی اتصالات دیواری در نقاط انتهایی مصرف شبکه آبرسانی است. سه راهی 90 درجه دیواری تبدیلی پرسی به طور ویژه در مکان‌هایی استفاده می‌شود که نیاز داریم یک انشعاب با زاویه 90 درجه و سایز کوچکتر برای نصب مستقیم شیرآلات بگیریم، اما خط اصلی لوله باید با سایز بزرگتر به مسیر خود به سمت مصرف‌کننده‌های دیگر ادامه دهد. این اتصال در لوله‌کشی سرویس‌های بهداشتی (برای نصب فلاش تانک یا انشعابات زیر روشویی)، آشپزخانه‌ها (زیر سینک برای ماشین لباسشویی و ظرفشویی) و همچنین در سیستم‌های گرمایشی کاربرد فراوانی دارد. طراحی قائم این قطعه این امکان را به نصاب می‌دهد تا لوله‌هایی که در کف یا سقف اجرا شده‌اند را به صورت عمودی وارد دیوار کرده و خروجی استانداردی برای مصرف‌کننده نهایی فراهم کند بدون اینکه شبکه دچار افت فشار شدید شود.
- انشعاب‌گیری برای شیرآلات بهداشتی توکار و روکار
- اتصال به رادیاتورها در سیستم‌های گرمایشی
- تغییر سایز در خطوط طویل برای حفظ بالانس فشار شبکه
- اجرای کلکتورهای فرعی در فضاهای محدود معماری
مشخصات فنی
بررسی دقیق مشخصات فنی این اتصال برای تضمین کیفیت شبکه تأسیساتی و رعایت استانداردهای مهندسی الزامی است. این قطعه معمولاً از آلیاژ برنج باکیفیت تولید می‌شود که روی آن با لایه‌ای از نیکل پوشانده شده تا در برابر اکسیداسیون، خورندگی آب‌های سخت و واکنش‌های گالوانیک محافظت شود. تحمل فشار کاری در این اتصالات پرسی معمولاً تا 10 (بار) و تحمل دمایی آن به صورت مداوم تا 90 درجه سانتیگراد و در شوک‌های دمایی مقطعی تا 95 درجه سانتیگراد می‌رسد که آن را برای سیستم‌های آب گرم بهداشتی کاملاً مناسب می‌سازد. اورینگ‌های به کار رفته در این محصول از جنس لاستیک EPDM مقاوم در برابر حرارت هستند که مقاومت کششی بالایی داشته و به مرور زمان دچار خشک‌شدگی، ترک‌خوردگی یا دفرمگی در داخل ساختار برنجی نمی‌شوند.
- تحمل فشار اسمی (PN): 10 بار
- حداکثر دمای کارکرد: 90 درجه سانتیگراد (مداوم)
- جنس اورینگ: لاستیک EPDM گرید بهداشتی
- استاندارد تولید: مطابق با استانداردهای ملی لوله‌های تلفیقی
مزایا
استفاده از تکنولوژی پرسی در کنار قابلیت نصب دیواری و تغییر سایز (تبدیل)، مجموعه‌ای از مزایای مهندسی را در اختیار پیمانکاران و نصابان حرفه‌ای قرار می‌دهد. بزرگترین مزیت این اتصال، سرعت بسیار بالای اجرای آن است؛ عملیات پرس در کمتر از چند ثانیه انجام می‌شود و خطای انسانی ناشی از سفت کردن بیش از حد یا کمتر از حد را به صفر می‌رساند. آب‌بندی دائمی، این اتصال را به گزینه‌ای بی‌رقیب برای دفن در زیر مصالح ساختمانی و کاشی‌کاری تبدیل کرده است. علاوه بر این، پایه‌های دیواری تعبیه شده روی بدنه باعث می‌شوند تا هرگونه لرزش، ضربه یا فشار فیزیکی ناشی از باز و بسته کردن شیرآلات توسط کاربر نهایی، به جای انتقال به لوله پنج‌لایه، مستقیماً به ساختار صلب دیوار منتقل و دفع شود.
- سرعت و سهولت بی‌نظیر در نصب و اجرا
- آب‌بندی مطمئن و دائمی بدون وابستگی به مهارت‌های تجربی در آچارکشی
- تحمل وزن و فشار شیرآلات به واسطه گوشواره‌های دیواری
- تنظیم اصولی افت فشار جریان آب با بهره‌گیری از سیستم تبدیلی
راهنمای نصب
نصب اصولی سه راهی 90 درجه دیواری تبدیلی پرسی نیوپایپ نیازمند رعایت دقیق دستورالعمل‌های استاندارد لوله‌کشی پنج‌لایه است تا گارانتی محصول و ایمنی ساختمان حفظ شود. فرآیند با برش دقیق، کاملاً عمودی و گونیای لوله توسط قیچی مخصوص آغاز می‌شود. پس از برش، بسیار مهم است که داخل لوله توسط ابزار کالیبراتور کاملاً کالیبره و پخ‌زده شود؛ این کار لوله را کاملاً گرد کرده و از پاره شدن اورینگ‌های حساس قطعه هنگام ورود لوله جلوگیری می‌کند. پس از جا زدن لوله درون اتصال، باید از طریق سوراخ‌های نشانگر روی حلقه استیل، مطمئن شوید که لوله تا انتها وارد شده است. در نهایت، فک دستگاه پرس باید دقیقاً روی حلقه استیل قرار گرفته و عملیات پرس تا بسته شدن کامل فک‌ها انجام شود. در مرحله آخر اتصال باید با استفاده از پیچ روی دیوار تراز گردد.
- برش لوله با قیچی به صورت 90 درجه و بدون لهیدگی
- استفاده اجباری از کالیبراتور برای پخ زدن لبه داخلی لوله
- کنترل چشمی ورود کامل لوله از سوراخ‌های حلقه استیل
- پرس کردن در یک مرحله کامل و بدون توقف
- نصب قطعه روی شابلون با رعایت دقیق تراز افقی و عمودی
ابزار مورد نیاز
برای اجرای صحیح و بدون نقص این محصول ترکیبی، داشتن ابزارآلات تخصصی و استاندارد لوله‌کشی پنج‌لایه و همچنین ابزارهای نصب دیواری کاملاً ضروری است. استفاده از ابزارهای متفرقه نه تنها گارانتی محصول را باطل می‌کند، بلکه خطر نشتی‌های پنهان را در طول زمان به شدت افزایش می‌دهد. دستگاه پرس مهم‌ترین ابزار شماست که باید قدرت هیدرولیکی یا مکانیکی کافی برای فشردن حلقه استیل را داشته باشد. در کنار آن، ابزارهای بنایی و اندازه‌گیری برای بخش دیواریِ کار کاملاً حیاتی هستند تا خروجی نهایی پس از کاشی‌کاری دقیقاً در محل مورد نظر و با زاویه و عمق درست قرار گیرد تا در مرحله نصب شیرآلات به مشکل برنخورید.
- دستگاه پرس لوله پنج‌لایه (دستی، شارژی یا برقی)
- فک یا قالب پرس استاندارد متناسب با سایز اتصال
- قیچی لوله‌بُر مخصوص لوله‌های تلفیقی
- تراز بنایی کوچک و شابلون نصب شیرآلات
- کالیبراتور (برقو) استاندارد چندسایزه
- دریل، پیچ و رولپلاک برای تثبیت روی دیوار
نکات اجرایی شرطی (پرسی، دیواری، تبدیلی)
در نصب این سه‌راهی خاص که ترکیبی از سه ویژگی مهندسی (پرسی، دیواری و تبدیلی) است، رعایت چند نکته ترکیبی الزامی است. اولاً در بخش پرسی، باید حتماً از فک متناسب با سایز و برند قطعه استفاده کنید؛ پرس کامل زمانی اتفاق می‌افتد که لبه‌های فک دستگاه کاملاً به هم مماس شوند. دوماً بعنوان یک سه راهی دیواری، تراز بودن خروجی از اهمیت فوق‌العاده‌ای برخوردار است؛ حتماً فاصله استاندارد بین دو خروجی (مثلاً 153 میلی‌متر برای شیر مخلوط دیواری) و فاصله بیرون‌زدگی اتصال از سطح تمام‌شده کاشی را محاسبه کنید. سوماً بعنوان سه راهی تبدیل، دقت کنید که سایز کوچکتر معمولاً به عنوان خروجی مصرف‌کننده و سایزهای بزرگتر برای امتداد خط اصلی در نظر گرفته می‌شوند تا جریان سیال دچار تلاطم نگردد. در نهایت، تست نشتی با فشار کاری شبکه الزامی است.
- نکته پرسی: بررسی سلامت اورینگ‌ها قبل از نصب و انجام یک پرس کامل و یکپارچه.
- نکته دیواری: ثابت نگه داشتن عمق نصب نسبت به ضخامت ملات و کاشی نهایی.
- نکته تبدیلی: سازگاری دقیق سایزهای تبدیلی با نقشه ایزومتریک لوله‌کشی برای جلوگیری از افت دبی.
- تست نهایی: انجام تست فشار (Test Pressure) هیدرواستاتیک پیش از پوشاندن روی لوله‌ها.
اشتباهات رایج
در پروژه‌های تأسیساتی، یک خطای کوچک در اجرای این قطعه می‌تواند منجر به تخریب دیوار و هزینه‌های گزاف جبران خسارت در آینده شود. یکی از مهلک‌ترین اشتباهات در اتصالات پرسی، چرخش اتصال یا لوله در حین فرآیند پرس کردن است که باعث جابه‌جایی اورینگ‌ها و نشتی حتمی خواهد شد. همچنین پرس ناقص یا استفاده نکردن از کالیبراتور (که منجر به پارگی اورینگ می‌شود) بسیار شایع است. در مورد ماهیت دیواری بودن اتصال، انحراف محور خروجی‌ها به دلیل عدم استفاده از تراز، یا ثابت نبودن عمق نصب (بیش از حد توکار یا روکار بودن) باعث می‌شود نصب شیرآلات نهایی غیرممکن شده و نصاب مجبور به استفاده از روپیچ‌توپیچ‌های برنجی بلند و غیرایمن شود که خود نقطه ضعفی برای آب‌بندی محسوب می‌شود.
- چرخاندن لوله یا اتصال در داخل فک هنگام انجام عملیات پرس
- فشار دادن زوری لوله به داخل اتصال بدون کالیبره کردن (عامل اصلی پارگی اورینگ)
- تراز نکردن خروجی دیواری که باعث کج بسته شدن شیرآلات می‌گردد
- استفاده از فک‌های فرسوده که منجر به پرس ناقص حلقه استیل می‌شود
- محاسبه اشتباه عمق دیوار که منجر به دفن شدن اتصال زیر کاشی می‌شود
جمع‌بندی فنی
به عنوان یک متخصص تأسیسات، با اطمینان می‌توان گفت که «سه راهی 90 درجه دیواری تبدیلی پرسی نیوپایپ» یکی از ایمن‌ترین و منطقی‌ترین راه‌حل‌ها برای انشعاب‌گیری نهایی در سیستم‌های آبرسانی نوین است. ترکیب سرعت بالای اجرای سیستم پرسی، پایداری مکانیکی عالی به واسطه پایه‌های دیواری، و مدیریت هوشمندانه جریان آب از طریق ساختار تبدیلی، این قطعه را به انتخابی بی‌نقص برای لوله‌کشی‌های توکار ساختمانی تبدیل کرده است. سرمایه‌گذاری روی اتصالات استاندارد و ابزارآلات دقیق در مرحله نصب، تضمین‌کننده سال‌ها کارکرد بدون نشتی و آرامش خاطر برای کارفرما و نصاب خواهد بود. رعایت اصول مهندسی در اجرای این قطعه، نشان‌دهنده تخصص و کیفیت کار مجری تأسیسات است.
سوالات متداول
آیا می‌توان سه راهی دیواری پرسی را پس از اتمام عملیات پرس چرخاند یا تنظیم زاویه کرد؟
خیر، به هیچ عنوان. هرگونه چرخش لوله یا اتصال پس از انجام پرس باعث دفرمه شدن و پارگی اورینگ‌های لاستیکی داخل قطعه شده و آب‌بندی سیستم را کاملاً از بین می‌برد. زاویه باید قبل از پرس تنظیم و ثابت شود.
عمق مناسب برای نصب این سه راهی دیواری به صورت توکار چقدر است؟
عمق نصب باید با توجه به ضخامت ملات و کاشی یا سرامیک نهایی محاسبه شود. در حالت استاندارد، لبه بیرونی دنده اتصال باید هم‌سطح با کاشی نهایی باشد یا نهایتاً ۵ الی ۱۰ میلی‌متر توکارتر قرار گیرد تا نصب شیرآلات و کاور آن‌ها به زیبایی انجام شود.
چرا هنگام جا زدن لوله درون سه راهی، لوله گیر کرده و تا انتها نمی‌رود؟
دلیل اصلی این مشکل عدم استفاده از ابزار کالیبراتور است. اگر لبه داخلی لوله پخ نخورده باشد، لایه آلومینیومی و پلاستیکی لوله به اورینگ‌های لاستیکی اتصال گیر کرده و علاوه بر جلوگیری از ورود لوله، باعث بریدگی اورینگ می‌شود.
در بخش تبدیلی این سه راهی، سایز کوچکتر معمولاً به کدام سمت نصب می‌شود؟
در طراحی استاندارد تأسیسات، سایز کوچکتر برای خروجی دیواری (سمت مصرف‌کننده و شیرآلات) در نظر گرفته می‌شود تا فشار آب برای مصرف تنظیم شود، و خط اصلی لوله با سایز بزرگتر امتداد می‌یابد.
