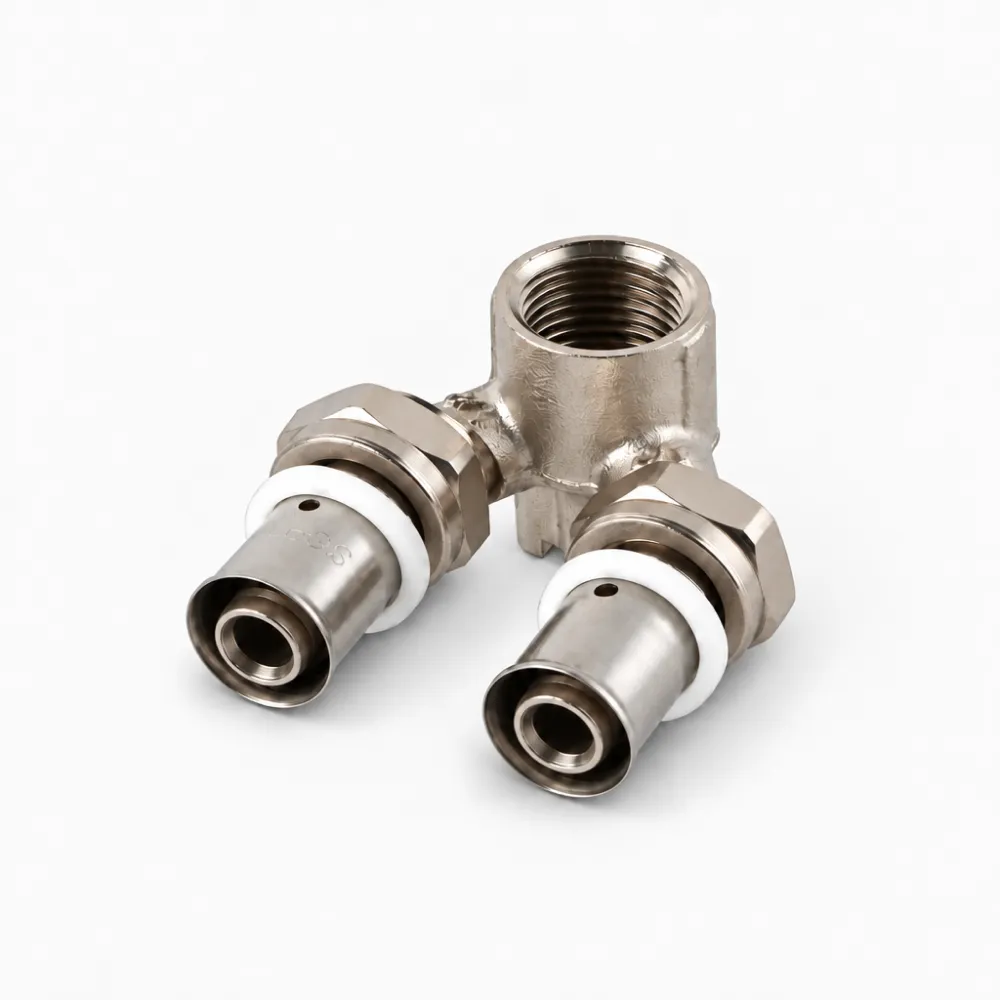

سه راهی دیواری موازی پرسی نیوپایپ یکی از اتصالات کاربردی در سیستم لولهکشی پنجلایه است که برای ایجاد انشعاب دقیق و ثابت روی دیوار در محل نصب شیرآلات بهداشتی استفاده میشود. این اتصال در دسته اتصالات پرسی لوله پنج لایه قرار میگیرد و به دلیل طراحی مهندسیشده، امکان نصب سریع، آببندی مطمئن و تثبیت دقیق محل خروجی آب را فراهم میکند.
در این اتصال، دو سر لوله به وسیله سیستم پرس به بدنه اتصال متصل میشوند. در فرآیند پرس، بوش فلزی اتصال با استفاده از دستگاه پرس و فک مخصوص فشرده میشود و لوله به صورت دائمی در محل خود تثبیت میشود. وجود اورینگهای آببندی در داخل اتصال نیز باعث میشود که آببندی اتصال در فشارهای کاری سیستم کاملاً مطمئن باشد.
در پروژههای ساختمانی، استفاده از اتصال دیواری پرسی نیوپایپ به نصابان کمک میکند تا خروجیهای آب سرد و گرم برای تجهیزاتی مانند روشویی، ظرفشویی یا ماشین لباسشویی با فاصله استاندارد و در موقعیت دقیق اجرا شوند. ترکیب این اتصال با لولههای PEX‑AL‑PEX در سیستم نیوپایپ باعث ایجاد یک سیستم لولهکشی قابل اعتماد، بادوام و مقاوم در برابر فشار و دما میشود.
کاربرد سه راهی دیواری پرسی در نصب شیرآلات
در اجرای اتصالات توکار لوله کشی در ساختمان، ایجاد خروجی دقیق برای نصب شیرآلات اهمیت زیادی دارد. سه راهی دیواری برای نصب شیر روشویی یا سایر تجهیزات بهداشتی به نصاب اجازه میدهد محل خروجی آب را به صورت ثابت و استاندارد روی دیوار ایجاد کند.
مهمترین کاربردهای این اتصال عبارتاند از:
نصب شیر روشویی: در سرویسهای بهداشتی، این اتصال برای ایجاد خروجی آب سرد و گرم در محل نصب شیر روشویی استفاده میشود. استفاده از اتصال دیواری برای شیرآلات باعث میشود فاصله بین دو خروجی مطابق استاندارد اجرا شود.
نصب شیر ظرفشویی: در آشپزخانهها، اتصال دیواری پرسی برای شیر ظرفشویی امکان اجرای دقیق خروجی آب در پشت سینک را فراهم میکند و محل نصب شیر را ثابت نگه میدارد.
نصب شیر توالت: در سرویسهای بهداشتی، این اتصال برای ایجاد خروجی آب در محل نصب شیر توالت یا شلنگ توالت کاربرد دارد.
اتصال ماشین لباسشویی: در برخی پروژهها نیز برای ایجاد انشعاب آب جهت ماشین لباسشویی یا ظرفشویی از این نوع اتصال استفاده میشود.
به دلیل نصب ثابت روی دیوار، این اتصال کمک میکند فاصله استاندارد سه راهی دیواری شیرآلات در زمان اجرای لولهکشی حفظ شود و در مرحله نصب تجهیزات بهداشتی مشکلی ایجاد نشود.
مشخصات فنی سه راهی دیواری نیوپایپ
در انتخاب اتصالات دیواری لوله پنج لایه، توجه به مشخصات فنی اتصال اهمیت زیادی دارد. مهمترین مشخصات فنی سه راهی دیواری موازی پرسی نیوپایپ شامل موارد زیر است:
جنس بدنه: بدنه اتصال معمولاً از برنج فورج شده با کیفیت بالا تولید میشود که مقاومت مناسبی در برابر فشار، خوردگی و تغییرات دما دارد.
نوع آبکاری: برای افزایش مقاومت در برابر خوردگی و افزایش طول عمر اتصال، سطح آن با آبکاری نیکل پوشش داده میشود.
نوع اورینگ: در داخل اتصال از اورینگهای EPDM استفاده میشود که در برابر آب گرم، فشار سیستم و تغییرات دمایی مقاوم هستند.
فشار کاری: این اتصال برای استفاده در سیستمهای لولهکشی آب سرد و گرم ساختمان با فشار کاری استاندارد طراحی شده است.
دمای کاری: اتصال قابلیت عملکرد در دماهای رایج سیستم آب گرم مصرفی ساختمان را دارد.
سایزهای قابل ارائه: این محصول در سایزهای متداول مورد استفاده در اتصالات پرسی لوله پنج لایه تولید میشود.
سازگاری با لوله: این اتصال برای استفاده با لولههای PEX‑AL‑PEX در سیستم نیوپایپ طراحی شده است و با دستگاههای پرس استاندارد این سیستم قابل نصب است.
مزایای استفاده از سه راهی دیواری پرسی نیوپایپ
در اجرای پروژههای ساختمانی، انتخاب اتصال مناسب میتواند سرعت اجرا و کیفیت نهایی سیستم لولهکشی را به طور قابل توجهی افزایش دهد. سه راهی دیواری پرسی نیوپایپ چند مزیت مهم برای نصابان دارد.
دقت در محل نصب شیرآلات: به دلیل وجود صفحه نصب روی دیوار، محل خروجی آب دقیقاً در موقعیت مورد نظر تثبیت میشود و احتمال جابهجایی خروجیها در زمان نصب شیرآلات کاهش مییابد.
آببندی مطمئن اتصال پرسی: در اتصالات پرس نیوپایپ، اتصال لوله به بدنه اتصال به صورت دائمی انجام میشود و احتمال نشتی نسبت به برخی روشهای اتصال دیگر بسیار کمتر است.
سرعت بالای نصب: استفاده از اتصال پرسی PEX‑AL‑PEX باعث میشود فرآیند نصب سریعتر انجام شود و زمان اجرای پروژه کاهش یابد.
کاهش خطای اجرایی: ساختار استاندارد اتصال باعث میشود فاصله خروجیها و محل نصب شیرآلات به درستی اجرا شود.
دوام بالا در سیستم آب سرد و گرم: استفاده از اتصالات برنجی لوله پنج لایه همراه با آبکاری مناسب باعث افزایش مقاومت اتصال در برابر خوردگی و افزایش عمر سیستم میشود.
راهنمای نصب سه راهی دیواری پرسی
در اجرای نحوه نصب سه راهی دیواری پرسی رعایت چند مرحله ساده میتواند کیفیت اتصال را تضمین کند.
برش لوله: لوله پنجلایه باید با استفاده از قیچی مخصوص به صورت کاملاً عمود برش داده شود.
کالیبره کردن لوله: پس از برش، لبه داخلی لوله با استفاده از کالیبراتور اصلاح میشود تا اتصال به راحتی داخل لوله قرار گیرد.
قرار دادن اتصال در لوله: لوله تا انتهای محل مشخص شده در داخل اتصال قرار داده میشود.
پرس اتصال: با استفاده از دستگاه پرس و فک مناسب، بوش فلزی اتصال فشرده شده و اتصال دائمی ایجاد میشود.
ثابت کردن اتصال روی دیوار: در نهایت اتصال از طریق محل پیچهای تعبیه شده روی دیوار تثبیت میشود تا موقعیت خروجیها ثابت بماند.
ابزار مورد نیاز نصب
برای نصب صحیح این اتصال در سیستم لولهکشی پنجلایه، نصاب به ابزارهای زیر نیاز دارد:
- دستگاه پرس لوله پنجلایه
- فک پرس مناسب سایز اتصال
- کالیبراتور لوله پنجلایه
- قیچی مخصوص لوله پنجلایه
- تراز برای تنظیم دقیق محل نصب
استفاده از ابزار استاندارد در نصب اتصالات سیستم نیوپایپ نقش مهمی در کیفیت و دوام اتصال دارد.
نکات اجرایی مهم برای نصابان
در تجربه اجرای پروژههای لولهکشی ساختمان، چند اشتباه رایج میتواند باعث کاهش کیفیت نصب شود.
پرس ناقص اتصال: اگر عملیات پرس به طور کامل انجام نشود، ممکن است اتصال به درستی آببندی نشود.
استفاده از فک نامناسب: هر سایز اتصال نیاز به فک پرس مخصوص دارد و استفاده از فک اشتباه میتواند باعث آسیب به اتصال شود.
عدم تراز اتصال روی دیوار: در زمان نصب، اتصال باید با استفاده از تراز در موقعیت صحیح قرار گیرد تا در زمان نصب شیرآلات مشکلی ایجاد نشود.
فاصله نامناسب از سطح نازککاری: در اجرای اتصالات دیواری لوله پنج لایه باید ضخامت کاشی یا سرامیک در نظر گرفته شود تا محل خروجی آب دقیقاً در موقعیت مناسب قرار بگیرد.
جمعبندی فنی
سه راهی دیواری موازی پرسی نیوپایپ یکی از اتصالات کاربردی در سیستم لوله کشی پنج لایه است که برای ایجاد انشعاب دقیق و ثابت در محل نصب شیرآلات استفاده میشود. استفاده از این سه راهی پرسی نیوپایپ در پروژههای ساختمانی باعث افزایش دقت اجرا، کاهش احتمال نشتی و افزایش سرعت نصب میشود.
ترکیب این اتصال با لولههای PEX‑AL‑PEX و استفاده از اتصالات پرسی لوله پنج لایه نیوپایپ، یک راهکار قابل اعتماد و بادوام برای اجرای شبکه آب سرد و گرم ساختمان فراهم میکند. برای نصابان حرفهای، انتخاب این نوع اتصال میتواند کیفیت اجرای اتصالات توکار لوله کشی و نصب تجهیزات بهداشتی را به طور قابل توجهی بهبود دهد.
