سه راهی توپیچ پرسی

سه‌راهی توپیچ پرسی نیوپایپ یک اتصال پرسی رزوه‌دار تخصصی است که در سیستم‌های لوله‌کشی پنج‌لایه استفاده می‌شود و در پروژه‌های حرفه‌ای به‌عنوان یکی از مطمئن‌ترین روش‌های انشعاب‌گیری شناخته می‌شود. ترکیب بدنه برنج فورج‌شده، بوش پرسی استیل و اورینگ EPDM باعث شده این محصول در آب سرد، آب گرم و حتی مدارهای گرمایشی عملکردی کاملاً قابل اعتماد داشته باشد. این اتصال پرسی پنج لایه در میان نصاب‌ها به‌عنوان قطعه‌ای با ضریب اطمینان بالا شهرت دارد زیرا امکان اتصال مستقیم لوله به تجهیزات رزوه‌ای مانند شیر پیسوار، شیر ربع‌گرد، کلکتور و پمپ را بدون نیاز به اتصالات اضافی فراهم می‌کند.

سه‌راهی توپیچ پرسی نیوپایپ چیست؟

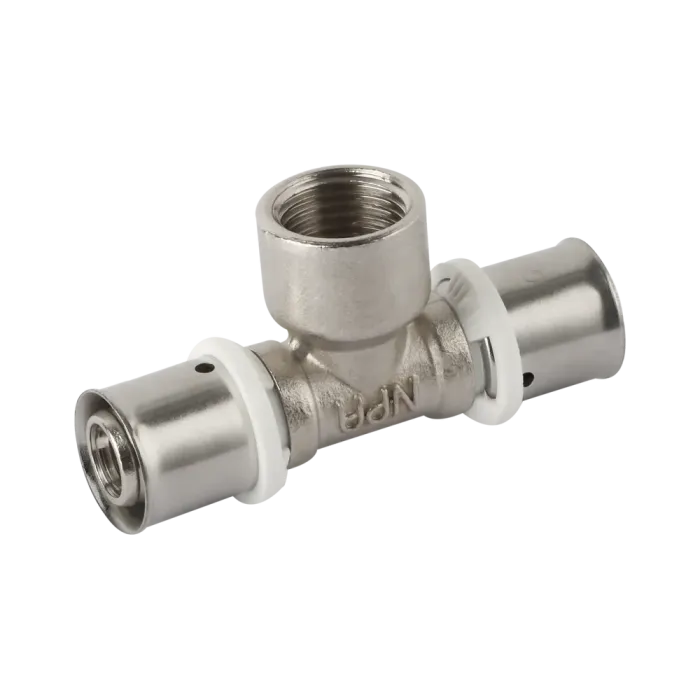

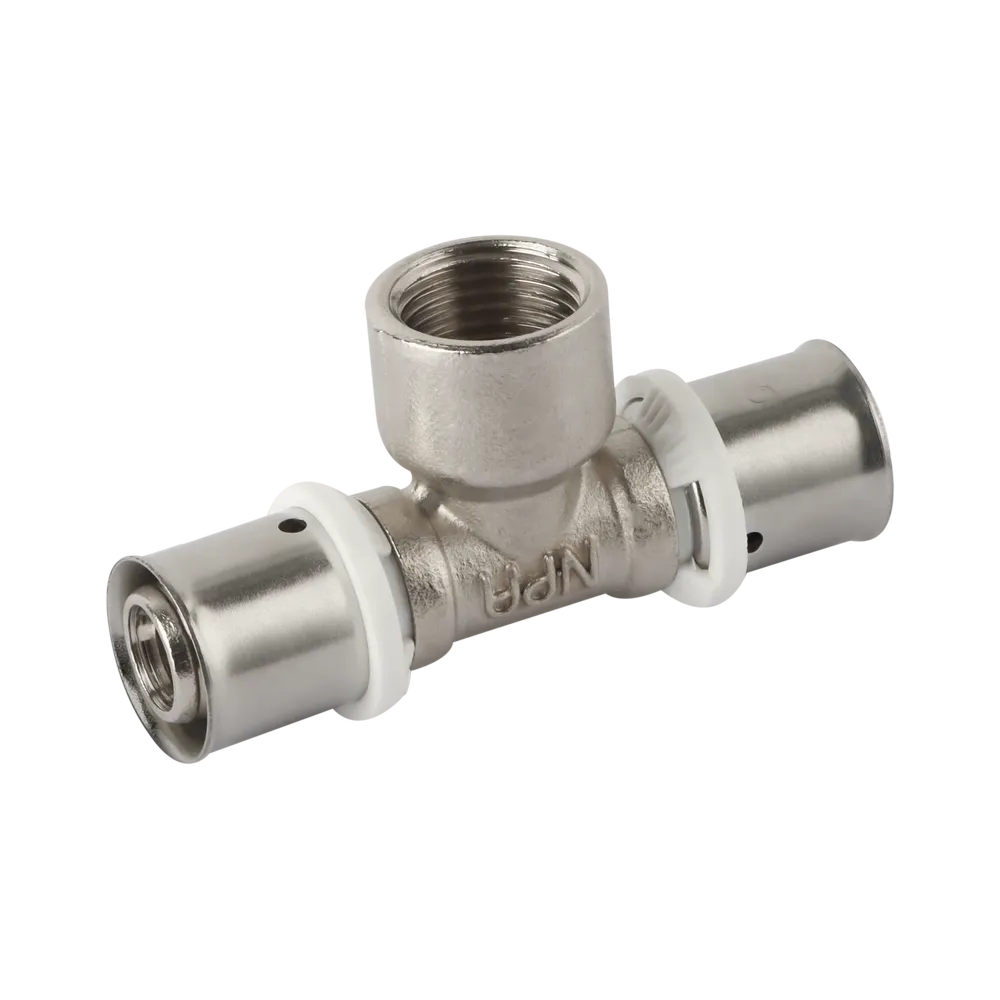

این قطعه یک سه‌راه T‑شکل با دو خروجی پرسی و یک خروجی مادگی رزوه داخلی (توپیچ) است. در واقع یک سه‌راهی پرسی است که امکان اتصال قطعات رزوه‌ای را فراهم می‌کند و دقیقاً به همین دلیل در دسته اتصالات تبدیل پرسی به رزوه قرار می‌گیرد. این اتصال برای لوله‌کشی پکس آلومینیوم (PEX‑AL‑PEX)، سیستم‌های آب بهداشتی و گرمایش از کف انتخابی عالی است. بسیاری از نصاب‌ها به آن «پرسی مادگی» یا «سه راه توپیچ» نیز می‌گویند.

کاربرد محصول در لوله‌کشی

کاربرد اصلی سه‌راهی توپیچ پرسی نیوپایپ، انشعاب‌گیری لوله پنج‌لایه و اتصال آن به تجهیزات رزوه‌دار است. این قطعه در فضاهای توکار و روکار برای اتصال به شیرآلات، کلکتورها، فیلترهای رسوب‌گیر، پکیج، رادیاتور و سایر تجهیزات بسیار مفید است.

این اتصال به دلیل ترکیب عملکرد پرسی و رزوه‌ای، یکی از بهترین گزینه‌ها برای ایجاد انشعاب بدون نشتی در خطوط اصلی است و به کاهش تعداد اتصالات و جلوگیری از افت فشار کمک می‌کند.

مشخصات فنی

برای انتخاب یک اتصال مناسب در سیستم لوله‌کشی ساختمان، بررسی دقیق مشخصات فنی اهمیت زیادی دارد. سه‌راهی توپیچ پرسی نیوپایپ با طراحی مهندسی‌شده و استفاده از متریال باکیفیت، برای ایجاد اتصال پرسی رزوه‌دار مطمئن در پروژه‌های تأسیساتی تولید شده است. این اتصال پرسی برنجی به‌گونه‌ای ساخته شده که علاوه بر مقاومت بالا در برابر فشار و دمای سیستم، آب‌بندی بسیار دقیقی نیز ارائه دهد. استفاده از بوش استیل و اورینگ‌های استاندارد باعث شده این سه‌راهی پرسی در سیستم‌های لوله‌کشی پکس آلومینیوم عملکردی پایدار داشته باشد و در پروژه‌های مسکونی و صنعتی سبک برای انشعاب‌گیری لوله پنج‌لایه و تبدیل پرسی به رزوه به‌طور گسترده مورد استفاده قرار گیرد.

• بدنه: برنج فورج‌شده (اتصال پرسی برنجی)
• بوش پرسی: استیل ضدزنگ
• اورینگ: EPDM مقاوم در برابر دما
• سایزهای رایج: 16×16×1/2 ، 20×20×1/2 ، 20×20×3/4
• استاندارد لوله: PEX‑AL‑PEX
• فشار کاری مطابق سیستم‌های پنج‌لایه
• مناسب آب سرد، گرم، گرمایش، و تاسیسات بهداشتی

مزایا

استفاده از سه‌راهی توپیچ پرسی نیوپایپ در سیستم‌های لوله‌کشی پنج‌لایه مزایای فنی قابل توجهی برای نصاب و کارفرما ایجاد می‌کند. این اتصال به دلیل ترکیب اتصال پرسی مطمئن با رزوه داخلی استاندارد، امکان انشعاب‌گیری سریع و اتصال مستقیم به انواع تجهیزات رزوه‌ای مانند شیرآلات، فیلترها و تجهیزات کنترلی را فراهم می‌کند. طراحی دقیق بدنه برنجی، بوش استیل مقاوم و اورینگ‌های آب‌بندی استاندارد باعث می‌شود این سه‌راهی پرسی در سیستم‌های لوله‌کشی پکس آلومینیوم عملکردی پایدار، بدون نشتی و با طول عمر بالا داشته باشد. همچنین کاهش تعداد اتصالات واسطه و اجرای سریع‌تر نصب، از دیگر مزایایی است که این اتصال پرسی رزوه‌دار را به یکی از انتخاب‌های محبوب نصاب‌های حرفه‌ای در پروژه‌های تأسیساتی تبدیل کرده است.

• اتصال کاملاً ایمن و بدون نشتی بعد از پرس
• کاهش اتصالات اضافی (تبدیل، بوشن و …)
• سرعت نصب بالا و مناسب سیستم‌های حجیم
• سازگار با تمامی فک‌های استاندارد پرسی
• طول عمر بالا و مقاومت بالا در برابر رسوب
• مناسب سیستم‌های توکار حساس

راهنمای نصب

در نصب اتصالات پرسی، تجربه نصاب نقش مهمی در جلوگیری از نشتی دارد. ابتدا لوله پنج‌لایه را کاملاً گونیا ببرید و با کالیبراتور، دهانه لوله را اصلاح کنید تا اورینگ آسیب نبیند. سپس لوله را تا انتهای نشیمن داخل بوش قرار دهید. حال فک مناسب برند را انتخاب کنید و عملیات پرس را بدون چرخاندن قطعه انجام دهید.

در بخش رزوه‌ای، از نوار تفلون استاندارد استفاده کنید و گشتاور را بیش از حد بالا نبرید تا رزوه آسیب نبیند. پس از نصب، تست فشار لازم است تا از آب‌بندی کامل اطمینان حاصل شود.

ابزار مورد نیاز

• دستگاه پرس استاندارد
• فک مناسب سایز اتصال
• کالیبراتور و گشادکن
• قیچی لوله پنج‌لایه
• آچار فرانسه
• نوار تفلون مرغوب

نکات اجرایی (شرطی برای اتصال پرسی + رزوه‌ای)

در نصب سه‌راهی توپیچ پرسی نیوپایپ باید به این نکته توجه کرد که این قطعه ترکیبی از اتصال پرسی و اتصال رزوه‌ای (دنده‌ای) است، بنابراین رعایت اصول نصب هر دو نوع اتصال برای جلوگیری از نشتی و افزایش طول عمر سیستم ضروری است. در بخش پرسی، انتخاب فک مناسب دستگاه پرس، قرارگیری صحیح لوله داخل اتصال و انجام پرس کامل از مهم‌ترین موارد اجرایی محسوب می‌شود. در بخش رزوه داخلی نیز باید به جهت صحیح پیچش، استفاده استاندارد از نوار تفلون و اعمال گشتاور مناسب توجه کرد تا از آسیب به رزوه یا ایجاد نشتی جلوگیری شود. رعایت این نکات اجرایی باعث می‌شود این اتصال پرسی رزوه‌دار در سیستم‌های لوله‌کشی پنج‌لایه عملکردی کاملاً ایمن، پایدار و بدون مشکل در طول زمان داشته باشد.

• همیشه فک مناسب برند نیوپایپ انتخاب کنید
• از سلامت اورینگ قبل از نصب مطمئن شوید
• هنگام پرس، سه‌راهی نباید بچرخد
• نوار تفلون نه کم و نه بیش از حد استفاده شود
• برای رزوه از اعمال فشار نامتعارف خودداری کنید
• انجام تست فشار بعد از نصب ضروری است

اشتباهات رایج

در زمان نصب سه‌راهی توپیچ پرسی نیوپایپ، برخی خطاهای اجرایی می‌تواند باعث کاهش کیفیت آب‌بندی و حتی ایجاد نشتی در سیستم لوله‌کشی شود. این اشتباهات معمولاً زمانی رخ می‌دهند که مراحل نصب اتصال پرسی یا رزوه‌ای با دقت کافی انجام نشود. برای مثال استفاده از فک نامناسب در دستگاه پرس، وارد نکردن کامل لوله داخل بوش اتصال، یا چرخش قطعه هنگام پرس می‌تواند باعث پرس ناقص و کاهش استحکام اتصال شود. از طرف دیگر، در بخش رزوه‌ای نیز استفاده بیش از حد یا بسیار کم از نوار تفلون، بستن بیش از اندازه رزوه و عدم تست فشار پس از نصب از خطاهای رایج محسوب می‌شود. آگاهی از این موارد و رعایت اصول استاندارد نصب کمک می‌کند تا این اتصال پرسی رزوه‌دار در سیستم لوله‌کشی پنج‌لایه عملکردی مطمئن، بدون نشتی و با طول عمر بالا داشته باشد.

• پرس ناقص یا با فک اشتباه
• چرخاندن اتصال هنگام پرس
• وارد نشدن کامل لوله تا انتها
• بستن بیش از حد رزوه و ترک انداختن قطعه
• استفاده زیاد از نوار تفلون

جمع‌بندی فنی

سه‌راهی توپیچ پرسی نیوپایپ یک انتخاب حرفه‌ای برای ایجاد انشعاب مطمئن در سیستم‌های پنج‌لایه است. ترکیب اتصال پرسی با رزوه داخلی باعث شده این قطعه جایگزینی عالی برای چند اتصال جداگانه باشد و احتمال نشتی به حداقل برسد. با رعایت اصول نصب و استفاده از ابزارهای استاندارد، این اتصال لوله در پروژه‌های توکار و حساس بهترین عملکرد را ارائه می‌دهد. وجود ویژگی‌هایی مانند اتصال پرسی رزوه‌دار، پرسی مادگی، تبدیل پرسی به رزوه و امکان انشعاب‌گیری لوله پنج‌لایه باعث شده این محصول یکی از پرمصرف‌ترین قطعات تاسیسات باشد.

سوالات متداول

آیا این اتصال برای آب گرم مناسب است؟

بله، به‌دلیل استفاده از اورینگ EPDM و بدنه برنجی، برای آب گرم و گرمایش ایده‌آل است.

آیا رزوه داخلی قابل استفاده مجدد است؟

بخش رزوه‌ای قابلیت باز و بسته شدن دارد، اما قسمت پرسی دائمی است.

آیا مناسب سیستم توکار است؟

کاملاً مناسب است و در پروژه‌های حساس بیشترین استفاده را دارد.

بهترین سایز برای شیر پیسوار چیست؟

پاسخ: معمولاً سایز 16×16×1/2 پرکاربردترین مدل برای اتصال به شیر پیسوار است.
