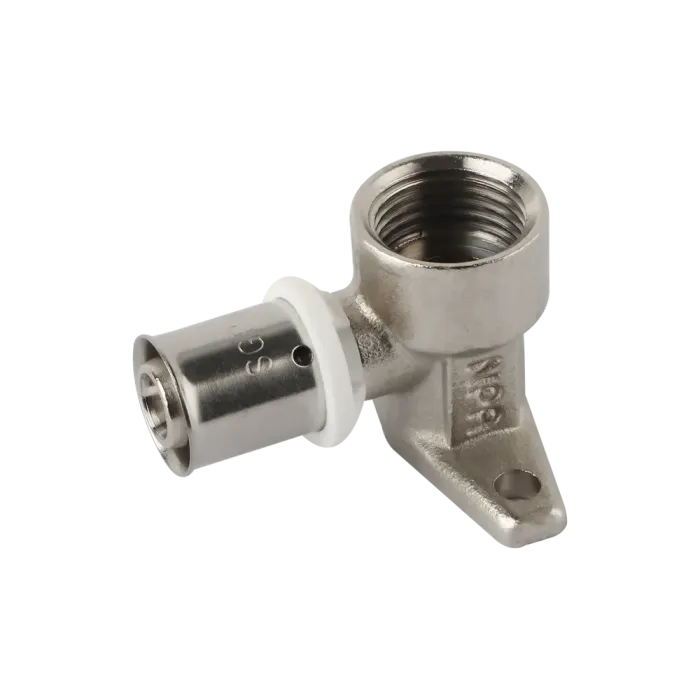

زانو صفحه دار توپیچ پرسی
| کد محصول | سایز | تعداد در کارتن | تعداد در بسته |
|---|---|---|---|
| 163402 | \"1/2 * 16 | 32 عدد | 8 عدد |
| 163410 | \"1/2 *20 | 32 عدد | 8 عدد |
زانو صفحه دار توپیچ پرسی نیوپایپ یکی از اتصالات لولهکشی پنجلایه است که برای ایجاد خروجی دیواری دقیق و ثابت جهت نصب انواع شیرآلات استفاده میشود. این قطعه در واقع یک زانو پرسی رزوه داخلی است که به کمک یک صفحه فلزی روی دیوار یا سازه تأسیساتی فیکس میشود و امکان نصب استاندارد شیرآلات را فراهم میکند. به همین دلیل این قطعه در پروژههای ساختمانی به عنوان یک اتصال پرسی دیواری نیوپایپ بسیار کاربردی شناخته میشود.
در سیستمهای مدرن تأسیسات، ایجاد یک اتصال دیواری برای لوله پنج لایه دقیق اهمیت زیادی دارد. اگر خروجی لوله در داخل دیوار حرکت کند یا تراز نباشد، نصب شیرآلات با مشکل مواجه میشود. استفاده از زانو دیواری پرسی نیوپایپ باعث میشود خروجی رزوهای کاملاً ثابت و استاندارد ایجاد شود. این قطعه به دلیل استفاده از بدنه برنجی و طراحی مهندسی شده، یکی از گزینههای مطمئن برای اجرای لوله کشی توکار ساختمان محسوب میشود.
ویژگیهای کلی محصول:
- اتصال پرسی استاندارد مخصوص لوله پنجلایه
- رزوه داخلی برای اتصال شیرآلات
- طراحی صفحهدار برای تثبیت روی دیوار
- مناسب برای نصب شیر روشویی، ظرفشویی و شیر توالت
- ساخته شده از فیتینگ برنجی پرسی مقاوم
زانو صفحه دار توپیچ پرسی نیوپایپ چیست
زانو صفحه دار توپیچ پرسی نیوپایپ نوعی اتصال ترکیبی در سیستمهای لولهکشی است که همزمان سه وظیفه مهم را انجام میدهد: تغییر مسیر لوله، ایجاد خروجی رزوهای و تثبیت اتصال روی دیوار. این قطعه یک سمت اتصال پرسی دیواری نیوپایپ برای اتصال به لوله پنجلایه دارد و سمت دیگر آن دارای رزوه داخلی است که امکان نصب مستقیم تجهیزات مصرفکننده را فراهم میکند.
در اجرای سیستمهای تأسیساتی، ایجاد یک اتصال خروجی دیواری لوله کشی دقیق اهمیت زیادی دارد. زیرا کوچکترین جابجایی در محل خروجی میتواند باعث مشکل در نصب شیرآلات شود. به همین دلیل نصابان حرفهای برای نصب تجهیزات دیواری معمولاً از زانو پرسی صفحه دار استفاده میکنند. این قطعه به دلیل طراحی مهندسی شده و استفاده از متریال باکیفیت، یکی از پرکاربردترین فیتینگ پرسی نیوپایپ در لولهکشی ساختمان است.
ویژگیهای ساختاری:
- بدنه برنجی مقاوم در برابر خوردگی
- طراحی استاندارد زانو توپیچ پرسی
- اتصال پرسی مخصوص لوله پنج لایه
- صفحه فلزی برای تثبیت اتصال داخل دیوار
کاربرد محصول در لولهکشی
در سیستمهای مدرن تأسیسات ساختمانی، ایجاد خروجیهای دقیق برای نصب تجهیزات مصرفی اهمیت بسیار زیادی دارد. زانو صفحه دار توپیچ پرسی نیوپایپ دقیقاً برای همین هدف طراحی شده است. این قطعه در نقاطی از سیستم نصب میشود که لوله از داخل دیوار خارج شده و باید به یک شیر یا تجهیز مصرفی متصل شود. در این حالت، اتصال پرسی به لوله پنجلایه متصل شده و رزوه داخلی آن امکان نصب مستقیم تجهیزات را فراهم میکند.
این قطعه به عنوان یک اتصال پرسی دیواری برای نصب شیر روشویی یا سایر شیرآلات کاربرد گستردهای دارد. بسیاری از نصابان حرفهای برای اجرای نصب شیرآلات دیواری از این نوع اتصال استفاده میکنند زیرا صفحه نگهدارنده آن باعث میشود خروجی لوله کاملاً ثابت باقی بماند. به همین دلیل در پروژههای ساختمانی بزرگ، زانو دیواری پرسی نیوپایپ به عنوان یکی از مهمترین قطعات در اجرای لوله کشی توکار ساختمان شناخته میشود.
کاربردهای رایج:
- نصب شیر روشویی
- نصب شیر توالت
- اتصال شیر ظرفشویی دیواری
- ایجاد اتصال رزوه داخلی پنج لایه در دیوار
- اجرای خروجی دقیق برای تجهیزات مصرفی
مشخصات فنی
زانو صفحه دار رزوه داخلی مناسب لوله کشی پنج لایه باید دارای مقاومت بالا در برابر فشار و دمای سیستم باشد. محصول نیوپایپ با استفاده از آلیاژ برنج باکیفیت تولید میشود و در برابر خوردگی، رسوب و تغییرات دمایی مقاومت بالایی دارد. این ویژگیها باعث شده این قطعه یکی از بهترین گزینهها برای سیستمهای تأسیسات ساختمانی باشد.
اتصال پرسی این محصول با استفاده از اورینگهای آببندی استاندارد طراحی شده است. پس از پرس شدن با دستگاه مخصوص، اتصال کاملاً آببند میشود و احتمال نشتی تقریباً به صفر میرسد. همچنین رزوه داخلی استاندارد این قطعه امکان نصب انواع شیرآلات رایج بازار را فراهم میکند و به همین دلیل در بسیاری از پروژهها به عنوان بهترین اتصال دیواری برای شیرآلات در سیستم نیوپایپ شناخته میشود.
مشخصات فنی محصول:
- برند: Newpipe
- نوع اتصال: پرسی + رزوه داخلی
- نوع قطعه: زانو دیواری پرسی نیوپایپ
- جنس بدنه: آلیاژ برنج
- مناسب برای: لوله پنج لایه
- زاویه اتصال: ۹۰ درجه
- دارای اورینگ آببندی استاندارد
مزایا
استفاده از زانو صفحه دار توپیچ پرسی نیوپایپ در سیستم لولهکشی مزایای زیادی دارد و باعث افزایش کیفیت اجرای تأسیسات میشود. مهمترین مزیت این قطعه تثبیت کامل خروجی لوله در دیوار است. در صورتی که از اتصالات معمولی استفاده شود، احتمال حرکت لوله در داخل دیوار وجود دارد که میتواند باعث ایجاد نشتی یا مشکل در نصب شیرآلات شود.
همچنین استفاده از فیتینگ برنجی پرسی باعث میشود اتصال در برابر فشار و دمای بالا مقاومت بسیار خوبی داشته باشد. سیستم پرسی نیز سرعت اجرای پروژه را افزایش میدهد و احتمال خطا در نصب را کاهش میدهد. به همین دلیل بسیاری از متخصصان تأسیسات، این قطعه را یکی از بهترین گزینهها برای اتصال دیواری لوله پنج لایه میدانند.
مزایای اصلی:
- نصب سریع با سیستم پرسی
- ایجاد خروجی ثابت برای نصب شیرآلات دیواری
- مقاومت بالا در برابر فشار و دما
- کاهش احتمال نشتی در سیستم
- مناسب برای اجرای لوله کشی توکار ساختمان
راهنمای نصب
برای نصب صحیح زانو صفحه دار توپیچ پرسی نیوپایپ باید ابتدا محل دقیق خروجی لوله روی دیوار مشخص شود. فاصله و تراز خروجیها اهمیت زیادی دارد زیرا کوچکترین خطا میتواند در نصب شیرآلات مشکل ایجاد کند. پس از تعیین محل نصب، صفحه اتصال باید به کمک پیچ یا بست مناسب روی سازه تأسیساتی ثابت شود تا حرکت نکند.
در مرحله بعد لوله پنجلایه با استفاده از لولهبر مخصوص برش داده شده و با کالیبراتور آماده میشود. سپس لوله داخل اتصال قرار گرفته و با دستگاه پرس و فک استاندارد پرس میشود. این فرآیند باعث ایجاد یک اتصال رزوه داخلی پنج لایه کاملاً آببند و ایمن میشود که برای نصب تجهیزات آماده است.
مراحل نصب:
- مشخص کردن محل خروجی دیوار
- تراز کردن اتصال روی دیوار
- تثبیت صفحه اتصال
- برش و کالیبراسیون لوله پنجلایه
- پرس اتصال با دستگاه پرس
- انجام تست فشار سیستم
ابزار مورد نیاز
اجرای صحیح اتصال پرسی دیواری نیوپایپ نیازمند استفاده از ابزارهای استاندارد است. کیفیت ابزار تأثیر مستقیمی بر کیفیت اتصال دارد و استفاده از ابزار مناسب باعث میشود پرس بهصورت کامل انجام شود و از بروز نشتی جلوگیری گردد. نصابان حرفهای همیشه قبل از شروع کار از سلامت ابزار و فک پرس اطمینان حاصل میکنند.
ابزارهای مورد نیاز برای نصب زانو لوله:
- دستگاه پرس لوله پنج لایه
- فک پرس استاندارد
- کالیبراتور لوله پنج لایه
- قیچی یا لولهبر مخصوص
- تراز بنایی
- پیچ و رولپلاک
نکات اجرایی
در نصب زانو پرسی صفحه دار رعایت چند نکته اجرایی بسیار مهم است. اولین نکته تراز بودن خروجی دیواری است. اگر اتصال در جای خود به درستی فیکس نشود، هنگام نصب شیرآلات احتمال چرخش اتصال وجود دارد. همچنین عمق نصب اتصال باید بهگونهای تنظیم شود که بعد از کاشیکاری فاصله رزوه تا سطح دیوار استاندارد باشد.
از طرف دیگر در اتصال پرسی باید قبل از نصب سلامت اورینگ بررسی شود. وجود هرگونه آلودگی یا آسیب در اورینگ میتواند باعث نشتی در سیستم شود. استفاده از فک پرس مناسب نیز یکی از مهمترین نکات در اجرای فیتینگ پرسی نیوپایپ است.
نکات مهم:
- استفاده از فک پرس استاندارد
- بررسی سلامت اورینگ
- جلوگیری از چرخش اتصال هنگام پرس
- رعایت فاصله مناسب از سطح کاشی
- تراز دقیق خروجی دیواری
اشتباهات رایج
در نصب زانو صفحه دار توپیچ پرسی نیوپایپ برخی خطاهای اجرایی ممکن است باعث ایجاد مشکل در سیستم لولهکشی شود. یکی از رایجترین اشتباهات، تثبیت نکردن صفحه اتصال در داخل دیوار است. در این حالت هنگام بستن شیرآلات اتصال حرکت کرده و ممکن است باعث آسیب به رزوه یا لوله شود.
یکی دیگر از خطاهای رایج، پرس ناقص اتصال یا استفاده از ابزار نامناسب است. این موضوع میتواند باعث نشتی در محل اتصال شود. همچنین تنظیم نادرست عمق خروجی در اتصال خروجی دیواری لوله کشی ممکن است باعث شود شیرآلات به درستی روی دیوار نصب نشوند.
خطاهای رایج:
- پرس ناقص اتصال
- تراز نبودن خروجی دیوار
- تثبیت نکردن صفحه اتصال
- آسیب دیدن اورینگ
- تنظیم اشتباه عمق خروجی
جمعبندی فنی
زانو صفحه دار توپیچ پرسی نیوپایپ یکی از مهمترین اتصالات در سیستم لولهکشی پنجلایه محسوب میشود که برای ایجاد خروجی دیواری استاندارد طراحی شده است. ترکیب اتصال پرسی، رزوه داخلی و صفحه نگهدارنده باعث شده این قطعه عملکرد بسیار مطمئنی در سیستم تأسیسات داشته باشد. به همین دلیل بسیاری از نصابان حرفهای از آن به عنوان بهترین اتصال دیواری برای شیرآلات در سیستم نیوپایپ استفاده میکنند.
استفاده از این قطعه باعث افزایش سرعت اجرا، کاهش خطاهای نصب و ایجاد یک اتصال رزوه داخلی پنج لایه کاملاً استاندارد میشود. اگر این اتصال با ابزار مناسب و طبق اصول فنی نصب شود، میتواند سالها بدون نشتی و مشکل در سیستم لولهکشی ساختمان کار کند.
سوالات متداول
زانو صفحه دار توپیچ پرسی نیوپایپ چه کاربردی دارد؟
این قطعه برای ایجاد خروجی دیواری در سیستم لولهکشی پنجلایه و نصب انواع شیرآلات مانند شیر روشویی، ظرفشویی و شیر توالت استفاده میشود.
آیا این اتصال برای نصب شیر روشویی مناسب است؟
بله، این قطعه یکی از بهترین گزینهها برای اتصال پرسی دیواری برای نصب شیر روشویی و سایر شیرآلات دیواری محسوب میشود.
تفاوت زانو پرسی صفحه دار با زانو معمولی چیست؟
در زانو صفحه دار یک صفحه نگهدارنده وجود دارد که اتصال را داخل دیوار ثابت نگه میدارد و مانع حرکت آن هنگام نصب شیرآلات میشود.
آیا اتصال پرسی احتمال نشتی دارد؟
در صورتی که اتصال با دستگاه پرس استاندارد و فک مناسب نصب شود و اورینگ سالم باشد، احتمال نشتی بسیار کم خواهد بود.
هنگام خرید زانو صفحه دار توپیچ پرسی نیوپایپ به چه نکاتی باید توجه کرد؟
در زمان خرید زانو صفحه دار توپیچ پرسی نیوپایپ باید به اصالت برند، کیفیت بدنه برنجی، استاندارد بودن رزوه و سازگاری آن با لوله پنجلایه توجه شود.
