در صنعت ساختمانسازی مدرن، به ویژه در بخش سیستمهای لولهکشی آب آشامیدنی و گرمایش، استفاده از لولههای پنج لایه رو به افزایش است. در بین اتصالات پرکاربرد برای این سیستمها، رابط کوپلی مزایای بسیاری مانند نصب سریع را ارائه میدهد. اما موارد کاربرد رابط کوپلی چیست؟ در این مطلب مهمترین موارد کاربرد رابط کوپلی و مزایا و محدودیتهای این نوع از رابط لوله آب را بررسی کردهایم.

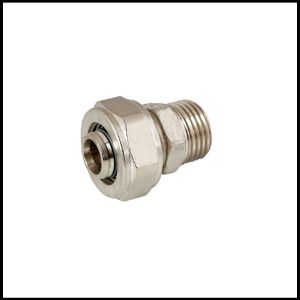

رابط کوپلی چیست و چگونه کار میکند؟
رابط کوپلی یک اتصال مکانیکی است که برای پیوند دو لوله به یکدیگر، بدون نیاز به فرآیندهای پیچیدهای مانند جوشکاری یا رزوه کردن، مورد استفاده قرار میگیرد. مکانیزم آببندی آن بر پایه فشردهسازی یک واشر الاستومری استوار میباشد. با سفت کردن پیچها و مهرههای رابط، واشر به شدت فشرده شده و یک آببندی محکم و بدون نشتی در اطراف سطح بیرونی لولهها ایجاد میکند. این روش اتصال سریع و ساده، آن را برای موقعیتهایی که نیاز به نصب سریع یا دسترسی آسان برای تعمیرات وجود دارد، بسیار مناسب کرده است.
اجزای این رابطها شامل موارد زیر هستند:
- بدنه (Housing)
- واشر آببندی (Gasket)
- پیچ و مهره (Bolts & Nuts)
- مهارکننده لوله در برخی مدلها
بررسی انواع کاربرد رابط کوپلی
کاربرد رابط کوپلی در زمینه اتصال لولههای آب در ساختمانها، به ویژه لولههای پنج لایه، بسیار گسترده است. این رابطها امکان اتصال سریع و مطمئن لولههای آبرسانی سرد و گرم، همچنین لولههای سیستم گرمایش از کف را فراهم میآورند. در محیطهای داخلی که فضای کار محدود است و نیاز به سرعت بالا در نصب وجود دارد، رابطهای کوپلی به دلیل عدم نیاز به ابزار سنگین و فرآیندهای پیچیده، ایدهآل هستند.
برخی دیگر از موارد کاربرد رابط کوپلی عبارتند از:
- سیستمهای آتشنشانی: این رابطها در خطوط لولهکشی آتشنشانی، هم در بخشهای زیرزمینی و هم روی زمین، برای اتصال لولهها و اطمینان از جریان آب در شرایط اضطراری به کار میروند
- صنایع مختلف: در صنایع پتروشیمی، نفت و گاز (در کاربردهای خاص با فشار و دمای پایینتر)، در صنایع معدنی برای خطوط آب و هوای فشرده و در نیروگاهها برای سیستمهای خنککننده و کمفشار مورد استفاده قرار میگیرند
- قابلیت اتصال لولههای ساخته شده از متریالهای متفاوت: رابط کوپلی امکان اتصال لولههایی با جنسهای مختلف (مانند فولاد به PVC یا چدن به HDPE) را فراهم میکند که در پروژههای ترکیبی بسیار مفید است
- لولههای با آسیب جزئی برای ترمیم: این رابطها راهکاری عالی برای ترمیم لولههایی هستند که در انتها دارای آسیبهای جزئی میباشند و امکان جوشکاری یا رزوه کردن آنها وجود ندارد
مزایای رابط کوپلی در فشار پایین
یکی از دلایل توسعه کاربرد رابط کوپلی، مزایای آن در سیستمهای دارای فشار پایین تا متوسط است. این اتصالات کوپلی در کمترین زمان و با کمترین زحمت قابل نصب هستند. عدم نیاز به جوشکاری، رزوه کردن یا ابزارهای پیچیده، زمان پروژه را به طور چشمگیری کاهش داده و هزینههای نیروی کار را به حداقل میرساند. این ویژگی، کاربرد رابط کوپلی را برای پروژههای با بودجه و زمان محدود افزایش میدهد.
برخی از مزایای دیگر رابط کوپلی در سیستمهای فشار پایین عبارتند از:
- توانایی جذب انبساط و انقباض حرارتی لولهها: این رابطها میتوانند جابجاییهای ناشی از تغییرات دمایی را جذب کرده و از ایجاد تنش و آسیب به لولهها جلوگیری کنند، که عمر سیستم را افزایش میدهد
- امکان باز شدن و تعمیرات آسان: در صورت نیاز به بازرسی، تعمیر یا تغییر در سیستم لولهکشی، رابطهای کوپلی به راحتی باز و بسته میشوند که این امر فرآیند نگهداری را ساده میکند
- عملکرد عالی در فشارهای عملیاتی کم تا متوسط: واشر آببندی در این رابطها، در فشارهای پایین تا متوسط به خوبی عمل کرده و آببندی مطمئن و بدون نشتی را تضمین میکند که برای سیستمهای آب آشامیدنی ایدهآل است

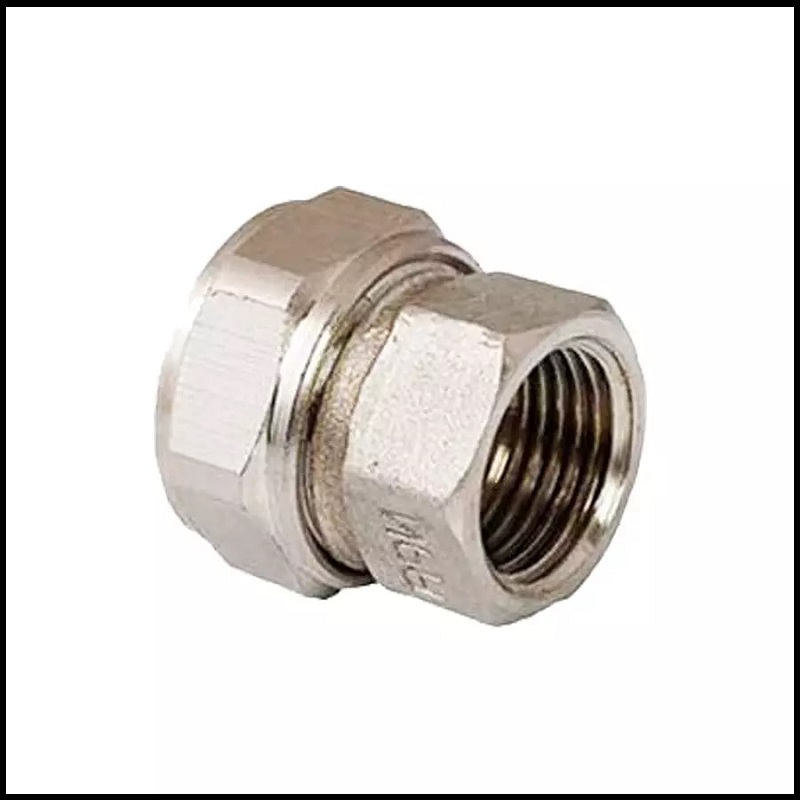

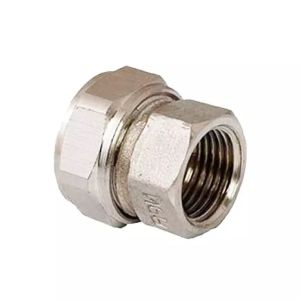

ضعفها و نکات احتیاط در استفاده از رابط کوپلی
هرچند موارد کاربرد رابط کوپلی بسیار زیاد است، اما این اتصالات، دارای ضعفها و محدودیتهایی نیز هستند. محدودیت فشار یکی از مهمترین این موارد است؛ این رابطها برای فشارهای بالا مناسب نیستند و ممکن است در فشار بالا دچار نشتی یا حتی جدایش شوند. همچنین، محدودیت دما نیز وجود دارد، زیرا برخی واشرها در دماهای بسیار بالا یا پایین، کارایی آببندی خود را از دست میدهند.
برخی از نکات مهم دیگر در این زمینه عبارتند از:
- پیچهای رابط ممکن است در طول زمان شل شوند یا واشر دچار فرسودگی شود که نیاز به بازرسی و سفت کردن مجدد دارد
- در مدلهای بدون مهار، امکان جدایش لوله تحت نیروهای طولی زیاد (مانند پدیده چکش آبی) وجود دارد
- برای اطمینان از آببندی کامل، سطح خارجی لوله در محل اتصال باید کاملا تمیز و بدون هرگونه ناهمواری یا آسیب باشد
پیشنهاداتی برای بهینهسازی و توسعه کاربرد رابط کوپلی
برای بهینهسازی و توسعه کاربرد رابط کوپلی، چندین پیشنهاد کلیدی وجود دارد. انتخاب صحیح نوع و جنس رابط بر اساس فشار، دما و نوع سیال در حال انتقال بسیار حیاتی است. نصب این رابطها باید حتما توسط افراد آموزشدیده و با رعایت دقیق دستورالعملهای سازنده انجام شود. در کاربردهایی که نیروهای محوری یا ارتعاش وجود دارد، استفاده از مدلهای مهاردار توصیه میشود تا از جدایش لوله جلوگیری شود. همچنین بازرسی و نگهداری منظم، شامل بررسی وضعیت پیچها و واشرها و عدم وجود نشتی، طول عمر و کارایی سیستم را تضمین میکند.

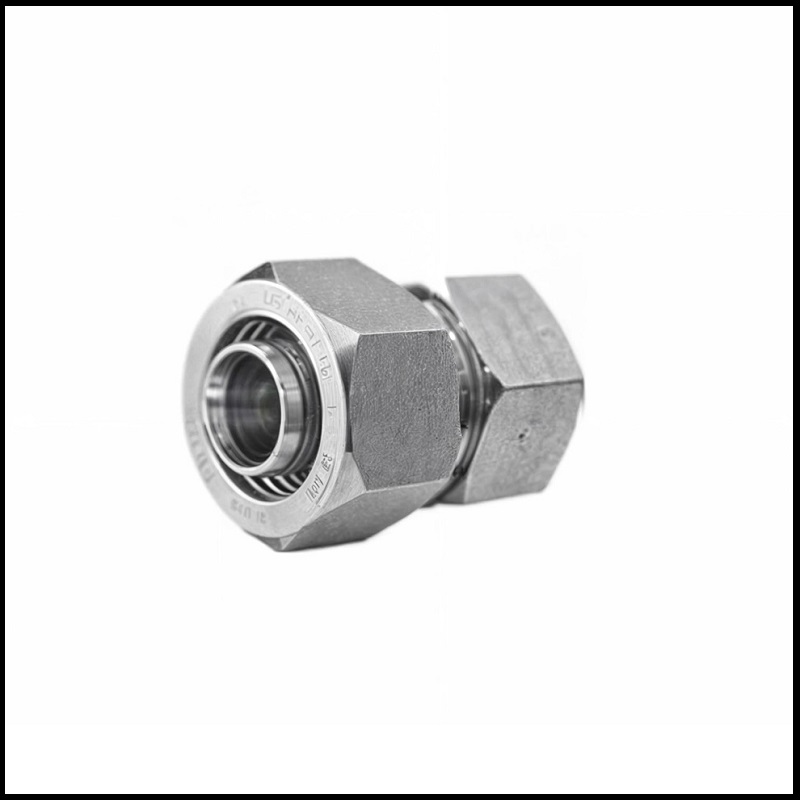

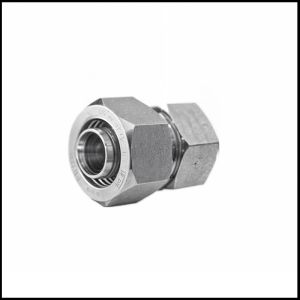

خرید رابط کوپلی برای سیستمهای لوله پنج لایه از نیوپایپ
هنگامی که صحبت از سیستمهای لوله پنج لایه میشود، انتخاب اتصالات باکیفیت و استاندارد از اهمیت بالایی برخوردار است. نیوپایپ به عنوان برترین برند تولید لولههای پنج لایه در ایران، مجموعهای کامل از اتصالات، از جمله رابط کوپلی را نیز با بالاترین کیفیت ارائه میدهد. محصولات نیوپایپ، از جمله رابطهای کوپلی مجموعه ما، با استانداردهای بینالمللی مطابقت دارند و برای استفاده در سیستمهای لولهکشی ساختمانهای مسکونی و تجاری، به ویژه در سیستمهای فشار پایین، ایدهآل هستند.
